Miglioramento della produttività e della facilità di utilizzo di GD&T Advisor: corrispondenza automatica delle quote nel nuovo schema
Creo+
Posizione nell'interfaccia utente: N/A
Descrizione
In precedenza, in fase di aggiornamento dello schema di quote di una feature funzionale, era necessario rieffettuare la corrispondenza manuale delle quote eseguendo un'operazione di corrispondenza automatica.

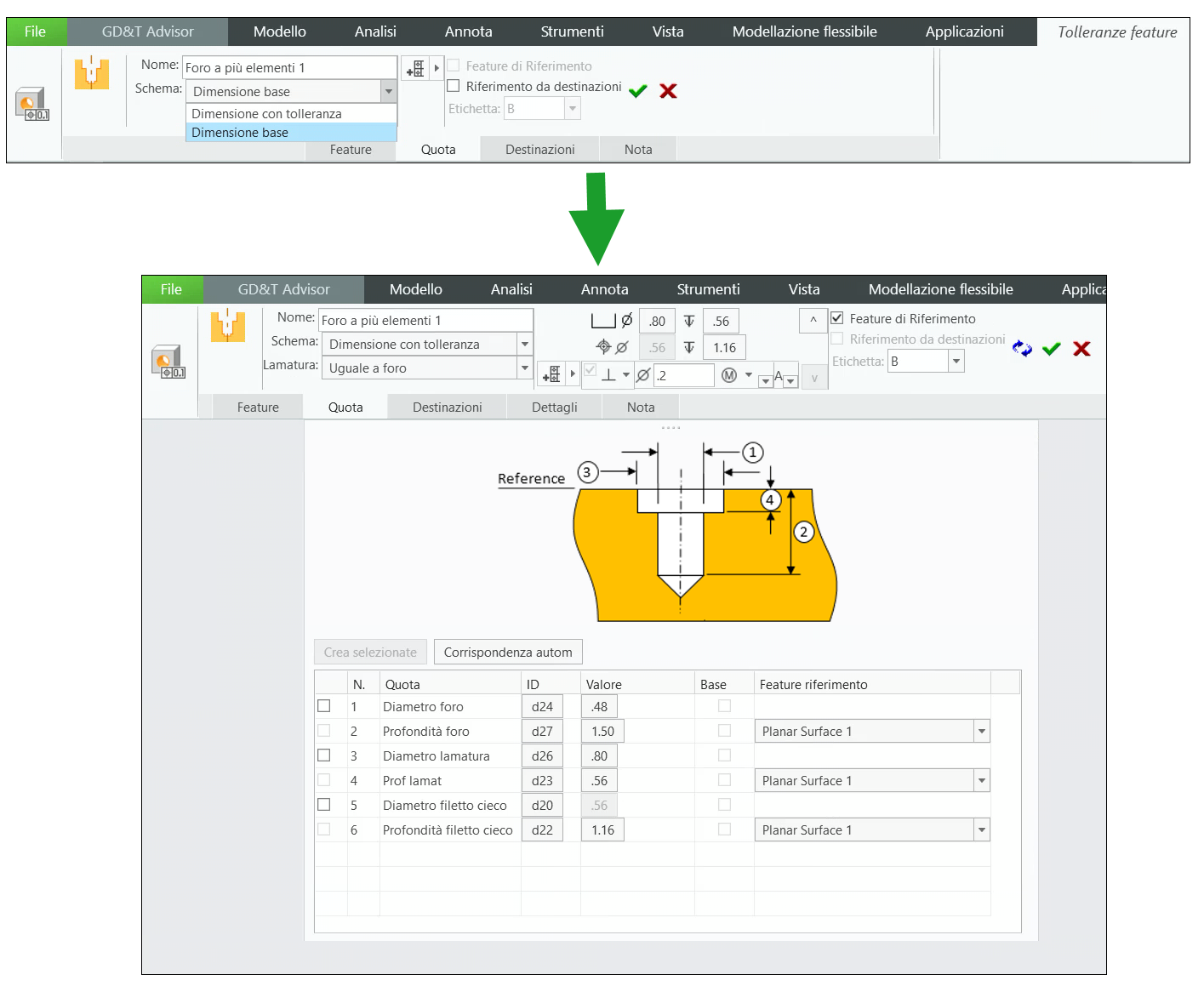

Ora, quando aggiornate lo schema delle quote, GD&T Advisor effettua la corrispondenza automatica delle quote nel nuovo schema. Ad esempio, in fase di aggiornamento dello schema di quote di una feature di foro da Dimensione base (Basic Size) in Dimensione con tolleranza (Toleranced Size), viene effettuata la corrispondenza automatica delle quote.
Vantaggi
Questo miglioramento semplifica il workflow per la creazione di feature funzionali in GD&T Advisor, in modo da ridurre il numero di clic del mouse per il completamento di una feature.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Questo miglioramento consente di effettuare una corrispondenza automatica per trovare tutte le quote pertinenti necessarie per lo schema di quotatura selezionato. Tuttavia, se non si trovano le quote necessarie con il modello, è necessario ricrearle per completare la definizione della feature funzionale. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
