Miglioramento di EZ Tolerance Analysis: creazione automatica di un loop di quota a livello di parte
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione

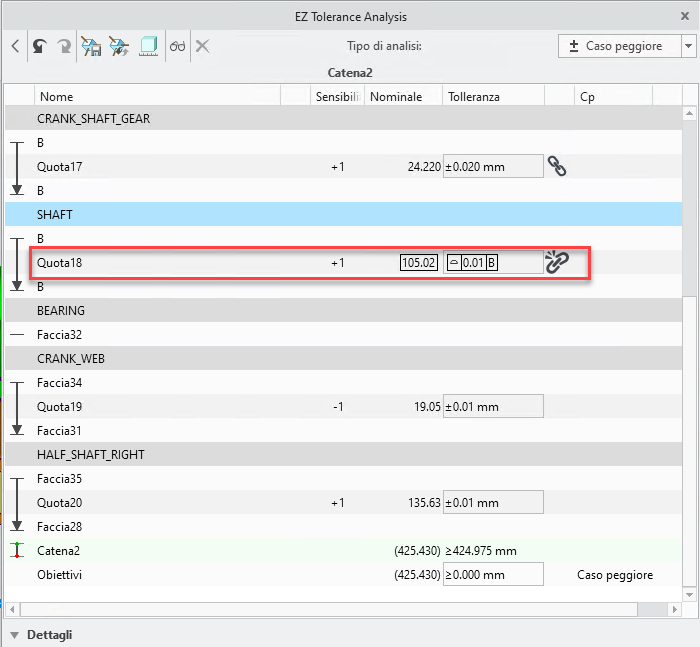

In precedenza, solo una quota a livello di parte con il percorso di quota più efficiente tra le due feature di accoppiamento veniva inclusa nella tabella delle catene di EZ Tolerance Analysis per rappresentare un percorso di quota lineare. Le quote intermedie rimanenti non erano utilizzate da EZ Tolerance Analysis. Per creare quote intermedie, dovete utilizzare il comando Aggiungi feature (Add feature).

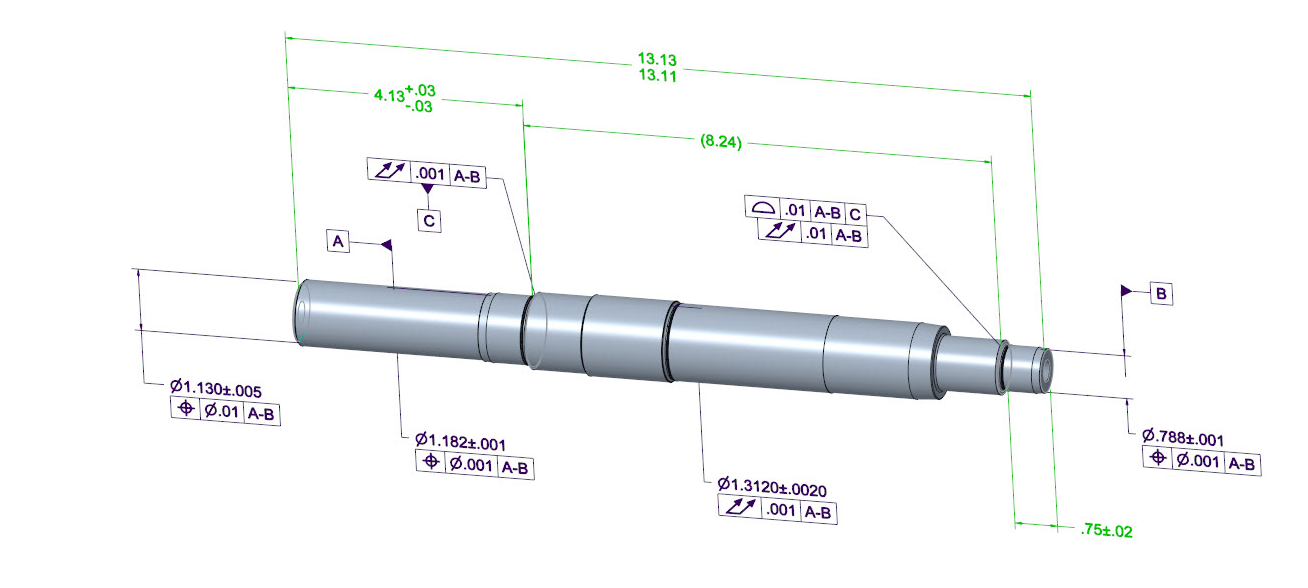

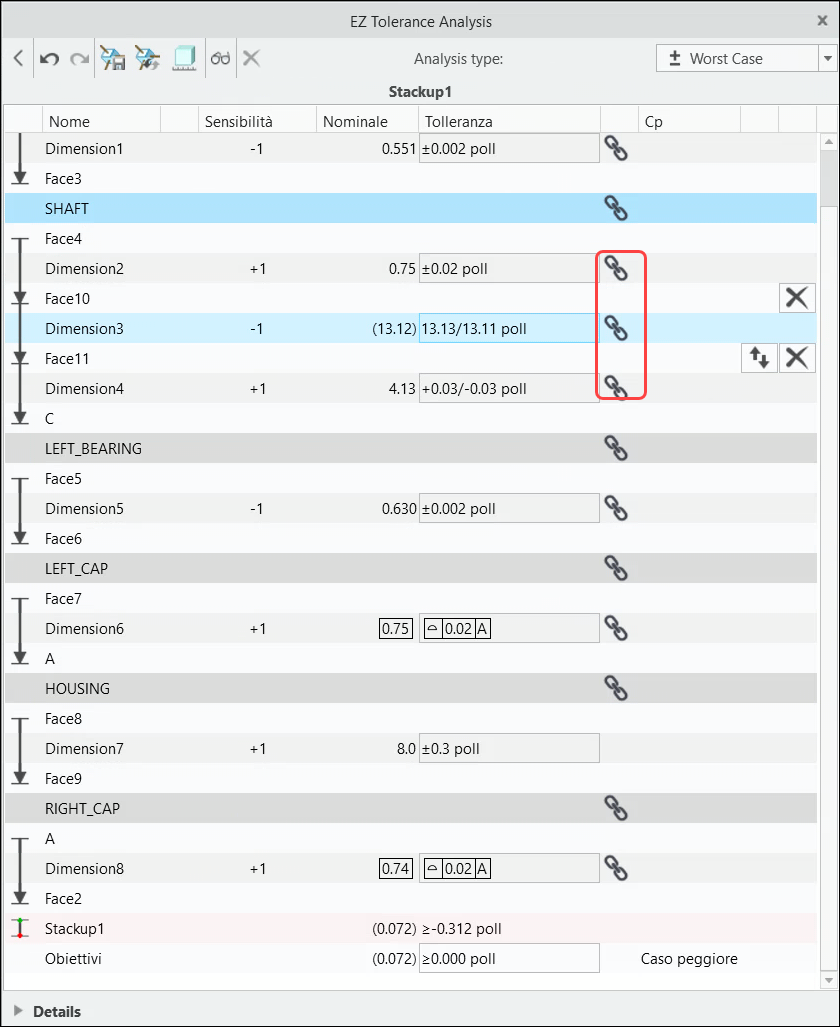

Questo nuovo miglioramento rileva le annotazioni di quote lineari intermedie esistenti con riferimenti semantici e costruisce automaticamente un percorso nella Tabella delle catene da collegare alle quote nel modello.
Creo 9  | Creo 10  |
Vantaggi
Le quote intermedie a livello di parte che rappresentano un percorso di quota lineare possono essere utilizzate direttamente dalla tabella delle catene.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
