Miglioramenti apportati a Navigatore dati contesto ECAD
Creo+
Posizione nell'interfaccia utente: in un assieme ECAD fate clic su >
Navigatore dati di contesto ECAD (ECAD Context Data Explorer).
Navigatore dati di contesto ECAD (ECAD Context Data Explorer).Video
Descrizione

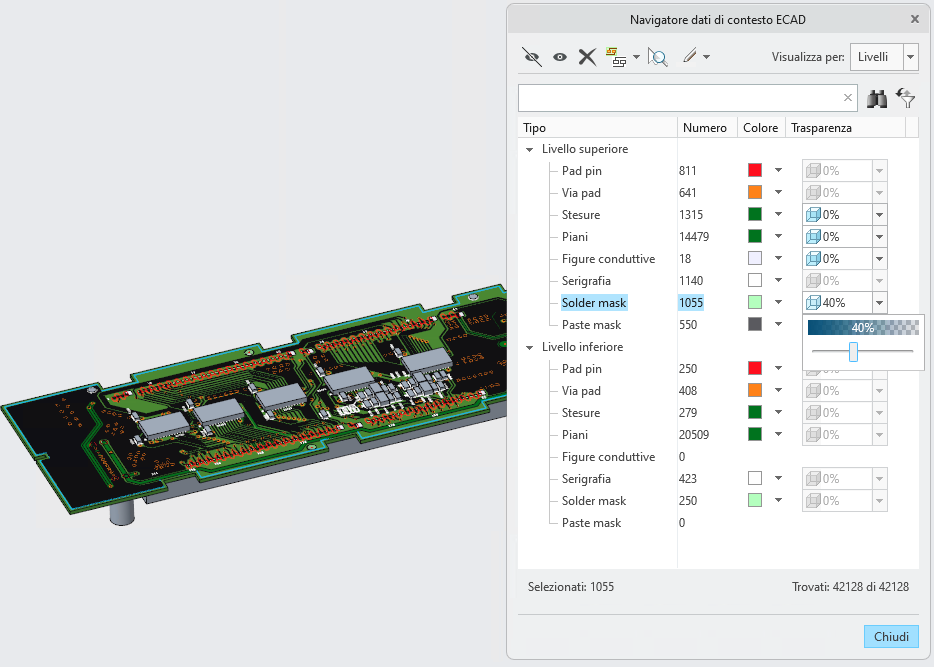

In Navigatore dati contesto ECAD (ECAD Context Data Explorer) sono state aggiunte due nuove colonne, una per il colore e una per l'impostazione della trasparenza:
• I colori possono essere applicati ai livelli ECAD e alle entità all'interno delle reti. È stato aggiunto uno stato misto per indicare che in un livello specifico può essere applicato più di un colore alle entità. Questa impostazione può essere modificata selezionando un colore per l'intero livello.
• Controllo di trasparenza per rappresentazioni di superfici e unioni superfici. Il controllo di trasparenza consente di scegliere un valore di opacità da 0 a 100% per qualsiasi livello ECAD che utilizza le rappresentazioni supportate. Questo controllo è utile quando i livelli si sovrappongono o coprono la geometria della scheda che desiderate visualizzare.
Vantaggi
• Visualizzazione migliorata di livelli ECAD sovrapposti con l'aiuto della trasparenza.
• Migliore visibilità dei colori dei livelli ECAD.
• Maggiore chiarezza di codifica con colori dei livelli.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | La trasparenza è disponibile soltanto per rappresentazioni di superfici e unioni superfici. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
