Supporto dell'esportazione di tabelle di disegno come blocchi
Creo+
Posizione nell'interfaccia utente: fate clic su > > .
Descrizione
È ora possibile definire le tabelle di disegno come blocchi quando si esporta un disegno di in DXF o DWG. I disegni esportati mantengono la visualizzazione esatta della tabella come definita in , senza dover apportare modifiche manuali.
Questo miglioramento risolve i problemi noti con le tabelle quando un disegno esportato viene recuperato in AutoCAD, ad esempio nei casi riportati di seguito.
• Le linee del bordo della tabella vengono riattivate quando la tabella viene spostata o modificata.
• I margini delle celle della tabella sono visualizzate in modo errato.
Una nuova opzione di configurazione intf2d_out_acad_tables consente di definire il modo in cui le tabelle vengono trattate durante l'esportazione.
Per l'opzione intf2d_out_acad_tables sono disponibili le seguenti impostazioni:
• as_tables - Le tabelle vengono esportate come tabelle (default).
• as_blocks - Le tabelle vengono esportate come blocchi.
• as_tables_and_blocks - Le tabelle senza righe vuote vengono esportate come tabelle, le tabelle con righe vuote come blocchi.

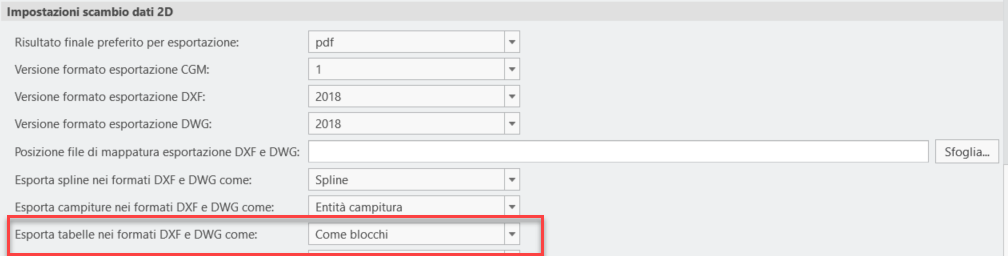

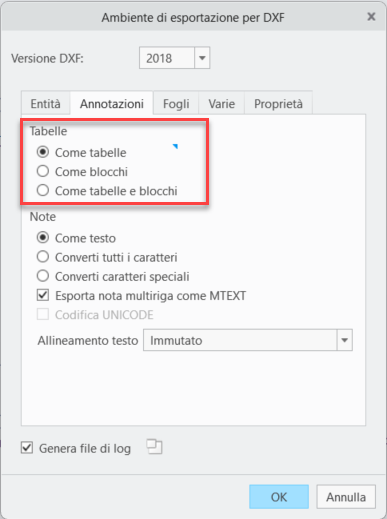

È possibile impostare la preferenza in > o in Ambiente di esportazione per DXF/DWG (Export Environment for DXF/DWG).
Vantaggi
• Mantiene la visualizzazione delle tabelle di disegno create in durante l'esportazione in DXF o DWG.
• Elimina la necessità di modificare manualmente le tabelle in AutoCAD dopo l'importazione dei disegni da .
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | Sì. Nell'ambito di questo miglioramento, l'opzione di configurazione legacy intf2d_out_acad_brk_tbl_w_bl_ln è stata rimossa e sostituita con la nuova opzione di configurazione. |
Opzione di configurazione associata a questa funzionalità | Intf2d_out_acad_tables–as_tables*, as_blocks, as_tables_and_blocks. |
