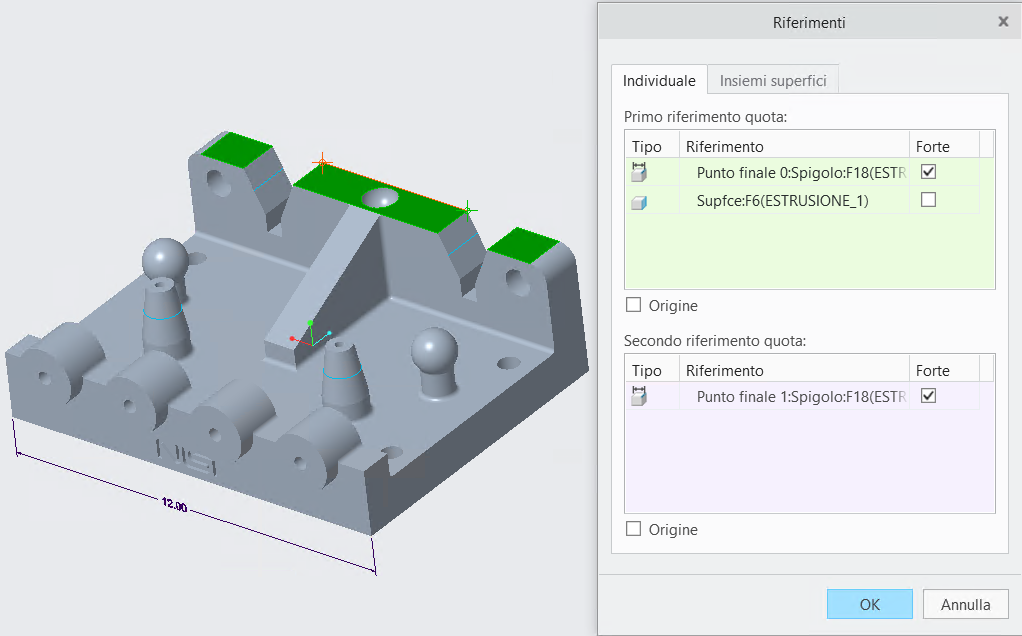

È ora possibile esportare altri riferimenti sulle superfici aggiunti alle annotazioni delle quote. Potete eseguire questa operazione per le annotazioni, le feature annotazione e le quote guida indipendenti. Quando includete le annotazioni nell'esportazione STEP AP242, tutti i riferimenti sulle superfici aggiuntivi sono inclusi nell'esportazione STEP AP242.

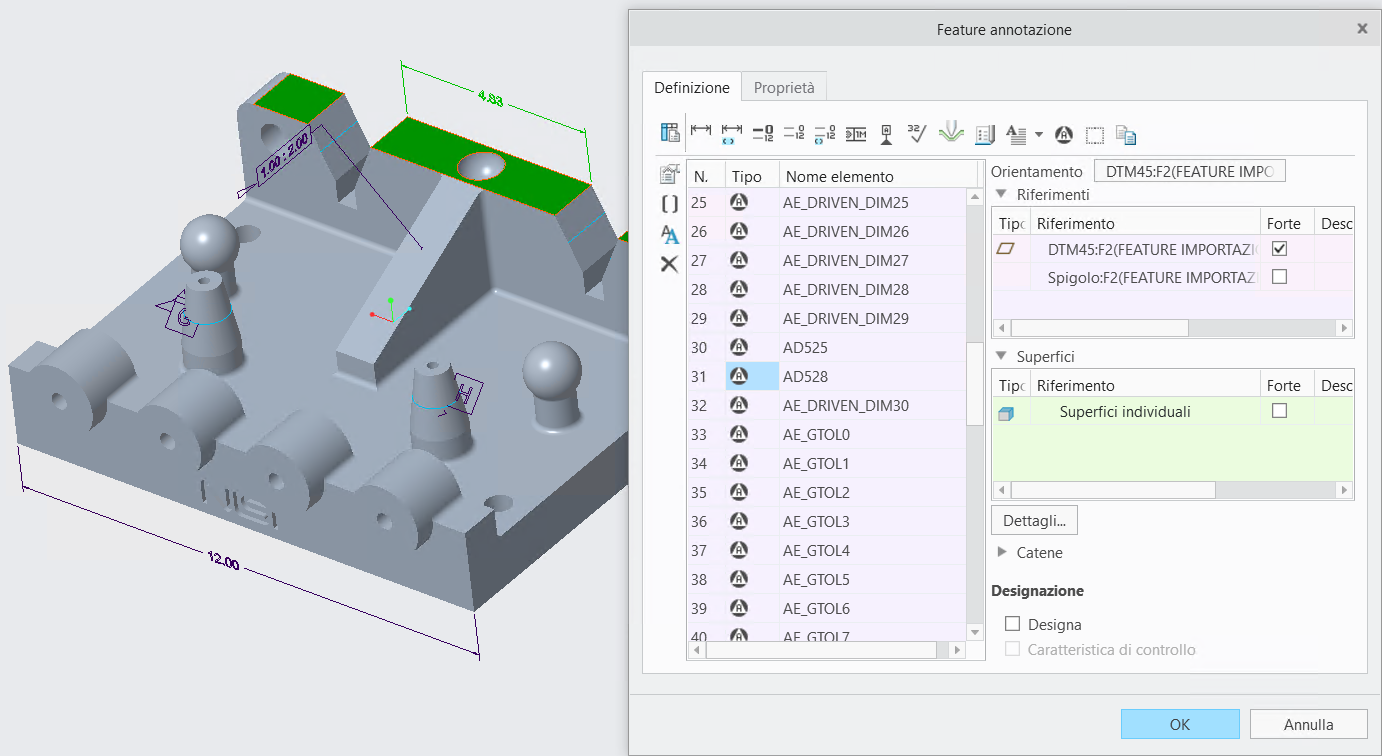

Quando importate il file STEP AP242 in Creo+ o in altre applicazioni, vengono inclusi i riferimenti delle quote definite. Quando si valuta l'annotazione, vengono visualizzati i riferimenti inclusi.

In precedenza, solo i riferimenti definiti utilizzati per creare un'annotazione sulle quote venivano importati o esportati, mentre tutti i riferimenti aggiuntivi andavano persi. Questo miglioramento è utile quando si desidera acquisire informazioni corrette a livello semantico sul prodotto e la produzione. È necessario definire i riferimenti aggiuntivi per le annotazioni di note per acquisire la definizione appropriata delle annotazioni e includerli nel file STEP AP242.

Questo miglioramento incrementa la qualità e le prestazioni del rendering in Creo+. Mantiene inoltre la finalità di progettazione quando si scambiano i dati contenenti annotazioni di nota con riferimenti aggiuntivi tra applicazioni diverse.
