Creo Ansys Simulation: supporto della struttura combinata e degli studi termici
Creo+
Posizione nell'interfaccia utente:
• Per uno studio strutturale principale, fate clic su > .
• Per uno studio termico principale, fate clic su > .
Video
Descrizione
In precedenza gli studi multi-fisica non erano supportati in Creo Ansys Simulation. Questo miglioramento consente di simulare l'espansione termica combinando fisica strutturale e termica.
Per definire uno studio combinato o multi-fisico, occorre prima definire uno studio strutturale o termico primario. Fate quindi clic su

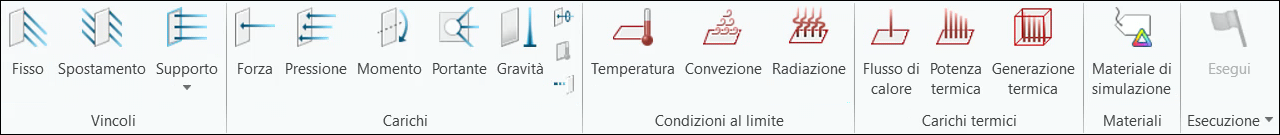

accanto a Imposta (Setup) e selezionate la casella di controllo Includi analisi termica (Include Thermal) o Includi analisi strutturale (Include Structural), che consente di definire la fisica aggiuntiva dalla barra multifunzione.
accanto a Imposta (Setup) e selezionate la casella di controllo Includi analisi termica (Include Thermal) o Includi analisi strutturale (Include Structural), che consente di definire la fisica aggiuntiva dalla barra multifunzione.
È possibile deselezionare la casella di controllo Includi analisi termica (Include Thermal) o Includi analisi strutturale (Include Structural) per tornare alla fisica principale. Per uno studio multi-fisica è disponibile solo uno studio termico in regime stazionario.

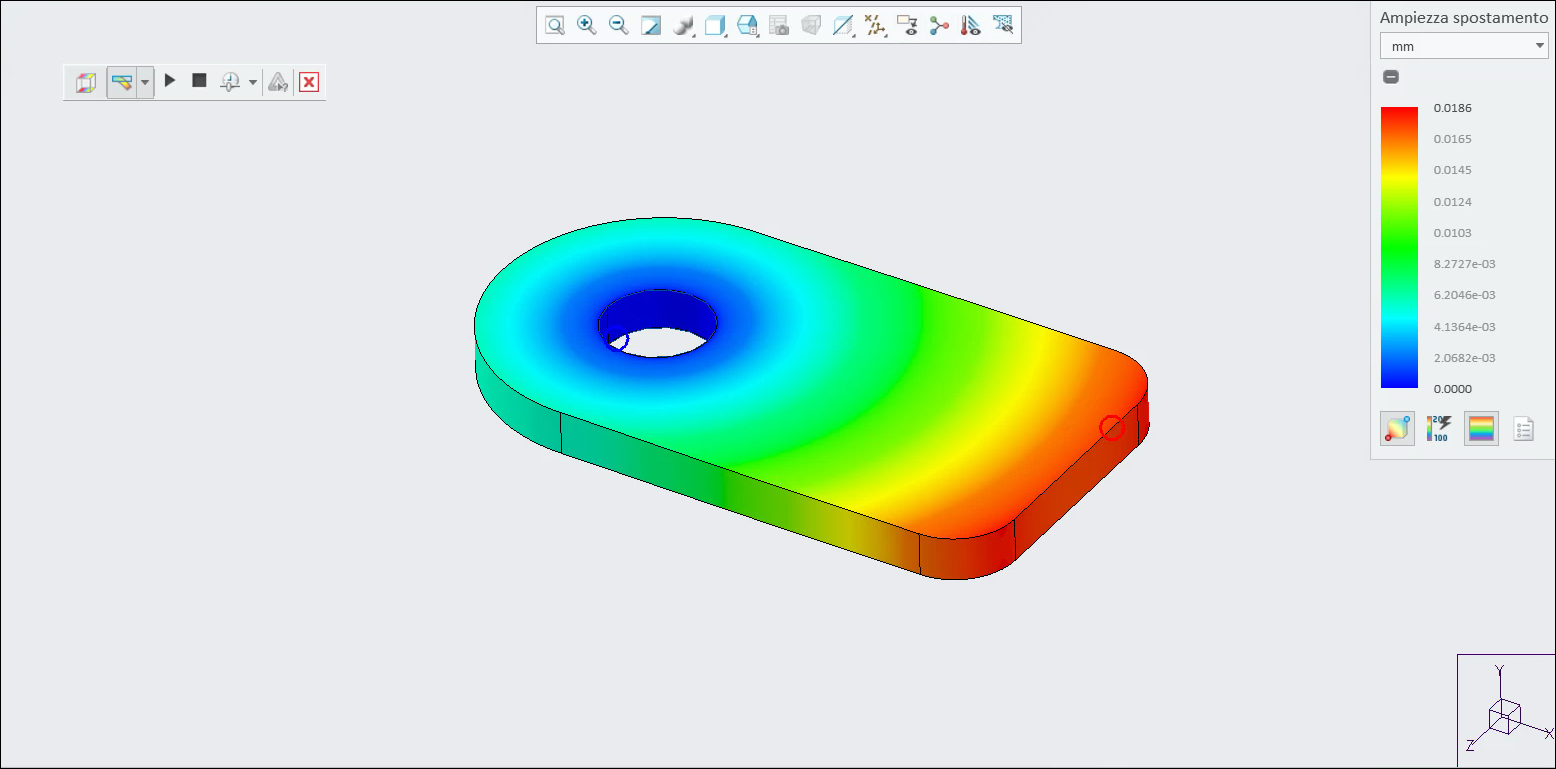

La figura seguente mostra l'escursione termica in un modello che rappresenta uno studio strutturale principale.
Vantaggi
Questo miglioramento fornisce supporto in alta fedeltà per la multi-fisica. Potete studiare l'escursione termica e calcolare le sollecitazioni termiche per uno studio strutturale principale.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
