Miglioramento: controllare il tipo di riferimento nella selezione delle superfici di partenza e limite
Creo+
Posizione nell'interfaccia utente: Raccolta superfici (Surface collection)
Descrizione
In 11 è possibile controllare il tipo di riferimento per i riferimenti di una superficie limite nella selezione della superficie di partenza e limite.

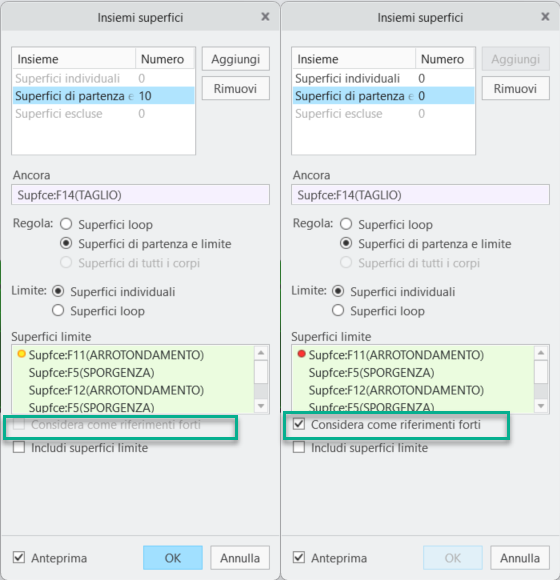

Selezionate la nuova opzione Considera come riferimenti forti (Consider as strong references) per contrassegnare i riferimenti limite nella definizione della raccolta di superfici come riferimenti forti. Nel caso in cui non siano più presenti, Creo li segnala come riferimenti forti mancanti e la raccolta delle superfici ha esito negativo.
Se l'opzione non è selezionata, i riferimenti limite vengono considerati riferimenti deboli. Questo comportamento corrisponde a quello presente nelle versioni precedenti a 11.
Potete definire il comportamento di default all'interno della finestra di dialogo Opzioni Creo Parametric (Creo Parametric Options) in > > > . Per default, le superfici limite sono ora considerate riferimenti forti a partire da 11.
Il comportamento dei riferimenti forti e deboli per le superfici limite presenta pro e contro. In precedenza non era possibile ottimizzare il comportamento in base alle preferenze.
• Nuova opzione: Considera come riferimenti forti (Consider as strong references)
◦ Deboli (Weak), comportamento esistente
◦ Forti (Strong), nuovo comportamento
• Controlla il comportamento di rigenerazione
◦ Se impostata su Forti (Strong) e con riferimenti limite mancanti, la raccolta di superfici ha esito negativo, anche se potrebbe restituire un risultato della raccolta di superfici.
• Opzione di configurazione
◦ default_boundary_refs_strong yes*, no
◦ Accessibile anche da > > >
Vantaggi
• Maggiore flessibilità per il controllo del comportamento di rigenerazione in base alle preferenze
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | default_boundary_refs_strong yes*, no Negli insiemi di superfici di partenza e limite, considera le superfici limite come riferimenti forti per default. |
