Posizione nell'interfaccia utente: fate clic su Modello (Model) > Proietta (Project).

Guardate il video in Learning Connector.

In Creo 11.0, la feature Proietta (Project) è stata migliorata per proiettare i punti di sketch, consentendo di proiettare più punti in un'unica operazione. In precedenza, in un'unica operazione era possibile proiettare su un oggetto geometrico di destinazione un solo punto.

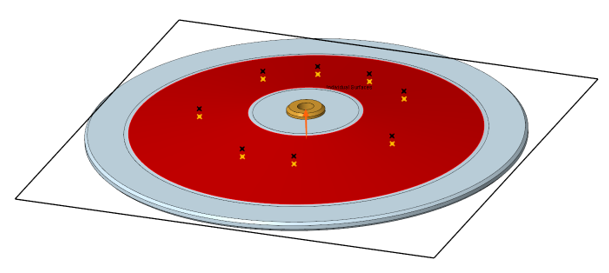

Quando l'opzione Sketch è selezionata, è disponibile la nuova casella di controllo Proietta punti (Project points). Consente di proiettare i punti contenuti nello sketch sulla destinazione selezionata, oltre alle curve di sketch presenti nello sketch. Come le curve di costruzione, anche i punti di costruzione vengono ignorati e non vengono proiettati. I punti della feature risultanti possono essere utilizzati come riferimenti di posizione in una feature di saldatura a punti o in una serie basata su punti, in cui l'opzione Da feature (From Feature) supporta la referenziazione della feature Proietta (Project) contenente punti proiettati.

Nell'ambiente di lamiera, l'opzione Segui superficie (Follow surface) è stata migliorata e si applica a tutti i punti di sketch proiettati.

Definizione più rapida e flessibile di più riferimenti di punti proiettati come input per feature ripetitive.
