Parametri di varianti di serie
Creo+
Posizione nell'interfaccia utente: fate clic su >

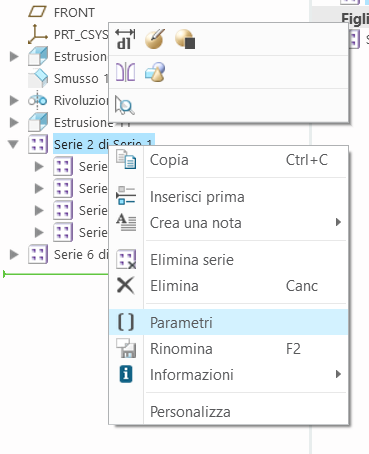

Serie (Pattern) oppure fate clic con il pulsante destro del mouse su una feature di serie nell'albero del modello e selezionate
Parametri (Parameters).
Serie (Pattern) oppure fate clic con il pulsante destro del mouse su una feature di serie nell'albero del modello e selezionate Parametri (Parameters).

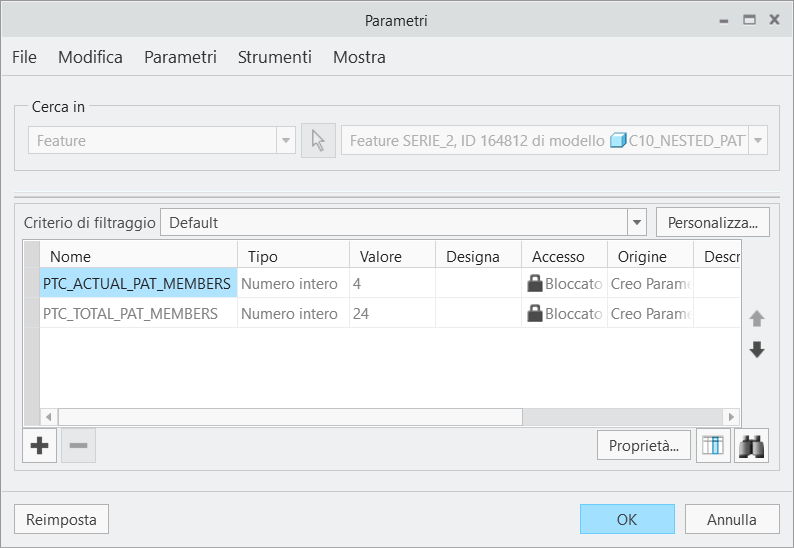

Viene visualizzata la finestra di dialogo Parametri (Parameters).
Descrizione
Sono stati introdotti due nuovi parametri di feature di serie per fornire accesso al numero di membri della serie.
• PTC_ACTUAL_PAT_MEMBERS
Questo parametro viene creato quando create una serie o recuperate un modello legacy che ne contiene una. Indica il numero effettivo di membri della serie in una feature di serie, esclusi i membri omessi. Si applica a:
◦ Feature di serie di tutti i tipi
◦ Feature di riconoscimento serie
◦ Feature multiforo che utilizza uno sketch come riferimento di posizionamento
• PTC_TOTAL_PAT_MEMBERS
Questo parametro indica il numero totale di membri della serie in una feature di serie di serie, esclusi i membri omessi. Si applica a:
◦ Serie di serie (due livelli)
◦ Serie di feature multiforo (due livelli)
◦ Serie di serie di feature multiforo (tre livelli)
Non si applica a una serie di gruppi. Per una serie di gruppi, utilizzate il riconoscimento di serie per indicare gli elementi da contare.
Si tratta di parametri a livello di feature che appartengono alla feature di intestazione della serie. I parametri possono essere referenziati da una relazione. Non possono essere modificati o eliminati. I valori vengono aggiornati dopo la rigenerazione della serie. Si applicano a tutti i tipi di serie.
Vantaggi
• Accesso facilitato al numero di varianti di serie attive.
• Callout dei parametri del numero di varianti di serie attive.
In precedenza, era difficile accedere programmaticamente al numero effettivo di membri della serie.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
