Offset: riferimenti di superficie multipli
Creo+
Posizione nell'interfaccia utente:
Parte: fate clic su Modello (Model) > Offset > Riferimenti (References).
Lamiera: fate clic su Lamiera (Sheetmetal) > Pareti (Walls) > Offset.
Video
Descrizione

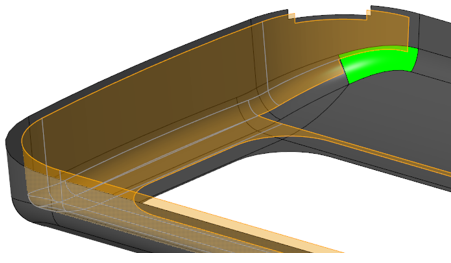

In Creo+ è disponibile il supporto di riferimenti di superficie multipli nella feature Offset superficie (Surface Offset). La nuova funzionalità consente di creare simultaneamente superfici multiple con offset dalla stessa unione superfici o dallo stesso corpo, senza doverle prima copiare in un'unione superfici. Il raccoglitore precedente è stato sostituito con un raccoglitore di insiemi di superfici, consentendo i metodi di selezione standard supportati dagli insiemi di superfici. Richiamando lo strumento con le superfici preselezionate, viene avviato nel tipo Offset standard (Standard Offset) del metodo di offset Superficie (Surface).
I riferimenti di unione superfici di feature legacy vengono convertiti nella regola di selezione Superfici di unione superfici (Quilt Surfaces) durante la modifica della definizione.
In Lamiera (Sheetmetal) questi miglioramenti consentono di creare più facilmente un nuovo corpo di parete da un corpo di costruzione solido utilizzando l'offset delle superfici selezionate.
In precedenza era possibile creare con offset un singolo riferimento alla volta, ovvero un'unione superfici o una superficie. Questa azione richiedeva un passo aggiuntivo per copiare le superfici in un'unione superfici prima di creare l'offset.
Vantaggi
Maggiore efficienza e workflow di progettazione semplificato. È ora possibile creare con offset superfici multiple dello stesso corpo o della stessa unione superfici in un unico passo, risparmiando tempo e riducendo la complessità dell'operazione.
Informazioni aggiuntive
Suggerimenti:
Nessuno
Limitazioni:
Non sono note limitazioni.
Sostituisce la funzionalità esistente?
No
Opzione di configurazione associata a questa funzionalità
Nessuna.
