Miglioramenti apportati a Offset catena
Creo+
Posizione nell'interfaccia utente: fate clic su >
Offset >
Catena (Chain).
Offset > Catena (Chain).Descrizione
La logica dell'interfaccia utente in Offset catena (Offset Chain) è stata ottimizzata in diversi modi, per migliorare la gestione dei riferimenti e i workflow delle feature:
1. Quando modificate l'offset di curve/catene, il raccoglitore della superficie di riferimento viene completato automaticamente. Se il riferimento di superficie selezionato in precedenza è ancora valido, ha priorità e non viene più sovrascritto. Questa condizione si applica alle opzioni
Lungo superficie (Along Surface) e
Normale a superficie (Normal to Surface) ed è anche attivata per le catene di riferimenti esterni negli assiemi.
Lungo superficie (Along Surface) e Normale a superficie (Normal to Surface) ed è anche attivata per le catene di riferimenti esterni negli assiemi.2. Le superfici di riferimento vengono controllate e invalidate nelle situazioni descritte di seguito.
◦ La catena selezionata non giace sull'unione superfici o sul corpo contenente la superficie (quando viene utilizzata l'opzione di offset Lungo superficie (Along Surface))
Lungo superficie (Along Surface))◦ La curva selezionata non giace sulla superficie di riferimento (quando viene utilizzata l'opzione di offset Normale a superficie (Normal to Surface))

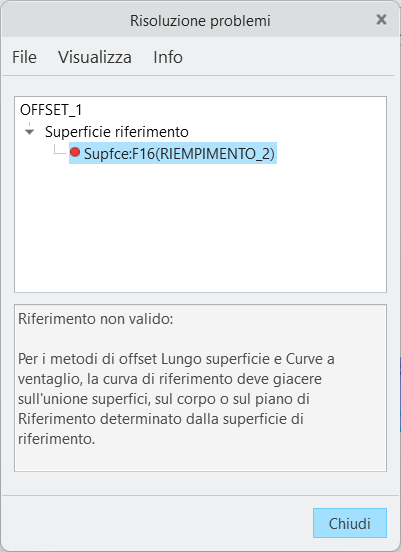

Normale a superficie (Normal to Surface))Lo stato della superficie di riferimento è indicato in modo più visibile con un punto rosso o giallo nel raccoglitore e nel messaggio Identifica problema (What's wrong).

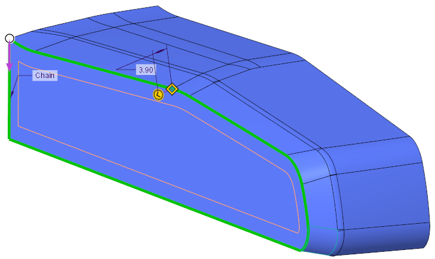

Offset di una catena su una superficie:
 |  |
In precedenza, i riferimenti di superficie potevano essere inavvertitamente sovrascritti quando si selezionavano nuovi riferimenti di catena.
Vantaggi
Facilità di utilizzo avanzata grazie a una migliore gestione dei riferimenti e a istruzioni nell'interfaccia utente
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
