Funzionalità di selezione delle superfici migliorate
Creo+
Posizione nell'interfaccia utente: barra di stato in Creo+.
Video
Descrizione
In Creo+ sono state aggiunte nuove funzionalità di selezione della regione, ovvero tramite lazo e tramite traccia, ed è stata migliorata la selezione tramite finestra per le superfici in modalità parte e assieme.
Di seguito sono riportati i miglioramenti apportati nel metodo di selezione.
• Selezione tramite finestra
◦ Possibilità di selezionare le superfici racchiuse all'interno della finestra di selezione.
◦ Flessibilità per il controllo della selezione delle sole superfici visibili o nascoste rispetto ad altre superfici all'interno della finestra.
• Selezione tramite lazo
◦ Possibilità di selezionare le superfici racchiuse all'interno del loop definito.
◦ Possibilità di selezionare soltanto le superfici visibili.

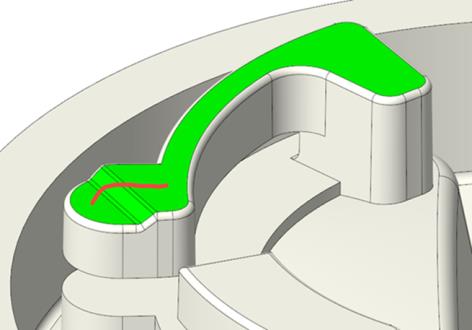

• Selezione tramite traccia
◦ Possibilità di selezionare le superfici tracciate.
◦ Possibilità di selezionare soltanto le superfici visibili.
Inoltre, i metodi di selezione supportano i workflow oggetto/azione, rendendoli disponibili per tutti i raccoglitori di insiemi di superfici e per il raccoglitore di superfici dello strumento Colore (Color). Ad esempio, potete utilizzare la selezione tramite traccia per selezionare superfici limite nella regola di selezione Origine e limite (Seed & Boundary).
Vantaggi
• Selezione più rapida di più riferimenti individuali per la colorazione.
• Semplificazione della selezione dei riferimenti semantici per l'annotazione 3D in Model-Based Definition.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
