Miglioramenti apportati alle feature Dividi superficie in due (Divide Surface) e Unifica superfici (Unify Surfaces)
Creo+
Posizione nell'interfaccia utente: fate clic su > >
Dividi superficie in due (Divide Surface), >
Unifica superfici (Unify Surfaces).
Dividi superficie in due (Divide Surface), > Unifica superfici (Unify Surfaces).Video
Descrizione
Le feature Dividi superficie in due (Divide Surface) e Unifica superfici (Unify Surfaces) sono state migliorate:
• Migliore gestione dei contorni racchiusi nell'ambito della divisione
Per ogni superficie selezionata, le regioni che sono interamente racchiuse, ma non intersecate, dalla proiezione dello sketch di definizione o da una singola catena chiusa vengono incluse nella nuova superficie risultante. Nelle versioni precedenti venivano incluse solo le superfici intersecate dalla proiezione dello sketch o dalla catena.
I risultati sono più prevedibili e maggiormente allineati alle aspettative. A seconda della situazione, ciò può portare a risultati leggermente diversi, in particolare per l'opzione di inversione.
◦ Creo 9.0
1. Contorni racchiusi che non intersecano lo sketch
Nella versione 9.0 di Creo sono presenti delle ambiguità. I contorni all'interno dello sketch chiuso che non intersecano lo sketch non vengono inclusi nel risultato geometrico e rimangono con la superficie originale.
◦ Creo 10.0
1. Contorni racchiusi che non intersecano lo sketch
Nella versione 10 di Creo i risultati sono prevedibili. Tutti i contorni all'interno dello sketch vengono inclusi nel risultato geometrico, indipendentemente dal fatto che intersechino o meno lo sketch e siano inclusi nella nuova superficie.

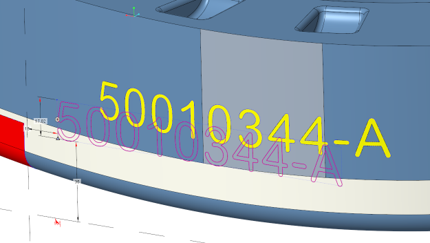

• Maggiore stabilità negli ID
In casi tipici, l'ID di superficie della superficie creato da una feature Dividi superficie in due (Divide Surface) rimane lo stesso durante la rigenerazione quando le quote cambiano, determinando una maggiore stabilità del modello. Questo vale per le feature Dividi superficie in due (Divide Surface) create nella versione 10.0 di Creo.

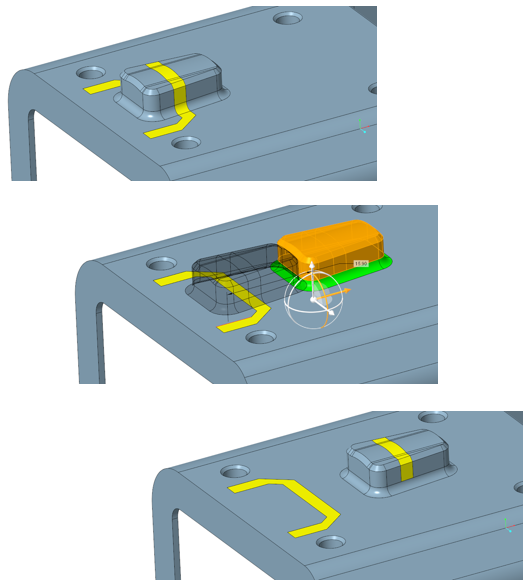

• Supporto migliorato per gli spigoli di divisione nelle operazioni Creo Flexible Modeling
Il comportamento degli spigoli di divisione è più prevedibile durante le operazioni di modellazione e il riconoscimento di arrotondamenti/smussi.
◦ Supporto degli spigoli di divisione per operazioni Creo Flexible Modeling quali spostamento, offset e modifica geometria analitica. Comportamento degli spigoli di divisione:
▪ Su superfici invariate:
Gli spigoli di divisione che sono stati estesi/rifilati durante l'operazione rimarranno immutati, fintanto che rientrano nel dominio originale di definizione.
▪ Su superfici trasformate, ad esempio in Sposta/Offset:
Gli spigoli di divisione vengono trasformati in spigoli rigidi.
▪ Sugli arrotondamenti interessati:
Gli spigoli di divisione vengono rimossi automaticamente.
▪ Superfici adiacenti tangenti:
Le condizioni di tangenza non vengono propagate attraverso gli spigoli di divisione.
◦ Modifiche alla geometria creata "sopra" la superficie divisa:
Il sistema tenta di ripristinare/rifilare/estendere gli spigoli di divisione all'interno del dominio originale di definizione.
◦ Miglioramenti correlati ad arrotondamenti e smussi:
▪ Il riconoscimento di arrotondamenti/smussi con spigoli di divisione è supportato.
▪ La modifica di arrotondamenti e smussi e la rimozione/ricreazione di arrotondamenti/smussi con spigoli di divisione durante le operazioni Creo Flexible Modeling sono supportate, ma gli spigoli di divisione vengono rimossi automaticamente.
 | Gli spigoli di divisione che giacciono su arrotondamenti o smussi, oppure sugli spigoli tangenti vicini alle superfici modificate, vengono rimossi durante le operazioni Creo Flexible Modeling. |
• Rimozione della limitazione da Unifica (Unify)
Consente di unificare tutte le superfici matematicamente uguali, anche se le superfici sono state create con mezzi diversi dalla feature Dividi superficie in due (Divide Surface). Le funzionalità legacy vengono aggiornate al nuovo comportamento durante la modifica della definizione.
Vantaggi
• Supporto di una più ampia gamma di casi di utilizzo della progettazione che coinvolgono le operazioni Dividi superficie in due (Divide Surface) e Unifica superfici (Unify Surface)
• Risultati geometrici più prevedibili e stabili durante la creazione, la rigenerazione e la modifica geometrica delle feature
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
