Miglioramento: calcolo rapido della finestra di contenimento
Creo+
Posizione nell'interfaccia utente: fate clic su > >
Volume di inclusione (Enclosure Volume).
Volume di inclusione (Enclosure Volume).Video
Descrizione
La feature di volume di inclusione è stata migliorata per offrire la possibilità di calcolare una finestra di contenimento minima, ottimizzata per l'orientamento.

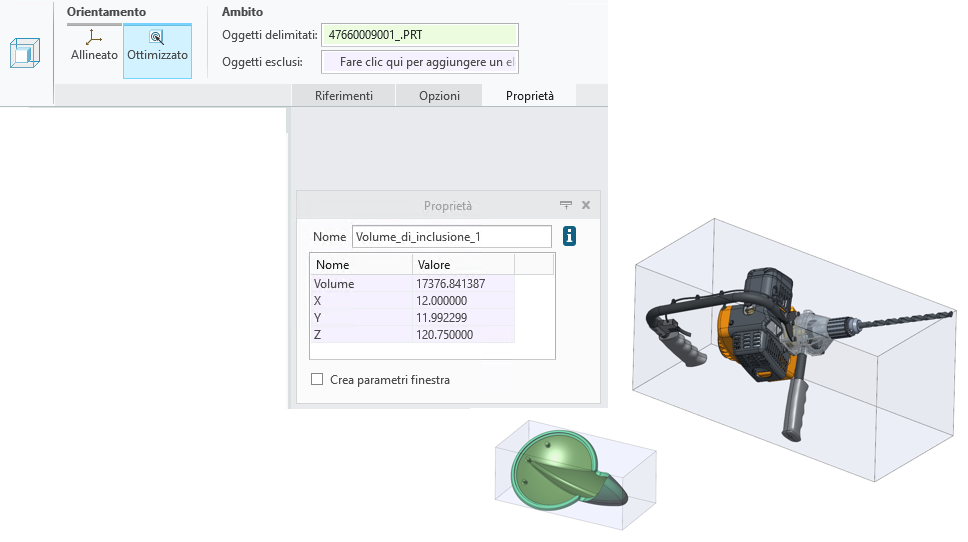

L'opzione Ottimizzato (Optimized) calcola la finestra di contenimento minima che può racchiudere la geometria, indipendentemente dall'orientamento del modello. Potete utilizzare l'opzione Crea parametri finestra (Create box parameters) per aggiungere parametri di feature per le quote e il volume della finestra di contenimento e per creare un sistema di coordinate che mostri l'orientamento ottimizzato.
È possibile escludere oggetti dalla finestra di contenimento selezionandoli. Potete anche scegliere di escludere tutte le unioni superfici e tutti i corpi di costruzione.
La feature di volume di inclusione viene rigenerata automaticamente quando la geometria cambia in modalità parte. Durante la rigenerazione, potete scegliere gli elementi da ricalcolare utilizzando le seguenti opzioni:
• Aggiorna ottimizzazione e quote (Update optimization and dimensions) - Ricalcola l'orientamento ottimizzato e il volume della finestra.
• Blocca ottimizzazione (Freeze optimization) - Aggiorna soltanto il volume della finestra.
• Blocca ottimizzazione e quote (Freeze optimization and dimensions) - Nessun aggiornamento (comportamento di feature legacy).
È possibile eseguire l'offset della finestra dalla geometria in base a una distanza uniforme su tutti i lati oppure specificare un offset univoco per ciascuno dei sei lati della finestra.
Le feature di volume interno e di inclusione sono disponibili in Core Modeling e non richiedono più una licenza aggiuntiva.
Le feature di volume di inclusione legacy vengono aggiornate con Modifica definizione (Edit Definition).
Vantaggi
• Aggiornamento parametrico del volume di inclusione in modalità parte
• Creazione semplice e intuitiva di una finestra di contenimento per vari casi di utilizzo, come l'ottimizzazione delle funzioni di collocazione
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | • In un assieme ◦ Negli assiemi, le opzioni di rigenerazione per il ricalcolo automatico dell'orientamento e delle quote del volume di inclusione non sono supportate. Tuttavia, il ricalcolo e l'aggiornamento automatici vengono eseguiti dopo aver premuto Modifica definizione (Edit Definition). ◦ Per i componenti aggiunti al raccoglitore Oggetti esclusi (Excluded objects), tutte le occorrenze del componente vengono escluse automaticamente. ◦ Gli oggetti o i componenti di livello superiore non devono essere referenziati da una feature di volume di inclusione di livello inferiore (riferimenti esterni). La selezione di riferimenti al di fuori di questo ambito può determinare risultati imprevedibili, ad esempio errori nell'orientamento o nelle quote della casella. • In alcuni casi non viene attivata la rigenerazione quando è necessario un aggiornamento manuale con il workflow Modifica definizione (Edit Definition) per aggiornare la feature di volume di inclusione. ◦ Esempio: conversione dello stato di costruzione di un corpo • Le feature  ThingMark e  Target spaziale (Spatial Target) per la realtà aumentata sono considerate parte della geometria del modello. Non possono essere selezionate singolarmente come oggetti esclusi. Le feature Target spaziale (Spatial Target) possono essere escluse soltanto selezionando la casella di controllo Escludi unioni superfici (Exclude quilts). |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
