Volume di inclusione: parametri aggiuntivi
Creo+
Posizione nell'interfaccia utente:
• In una parte fate clic su > >
Volume di inclusione (Enclosure Volume) > .
Volume di inclusione (Enclosure Volume) > .• In un assieme fate clic su > > > Volume di inclusione (Enclosure Volume) > .
Volume di inclusione (Enclosure Volume) > .
Descrizione
La feature Volume di inclusione (Enclosure Volume) è stata migliorata per ampliare il supporto dei casi di utilizzo correlati al calcolo della finestra di contenimento.

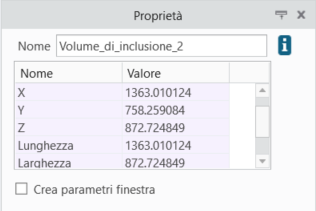

Quando selezionate Crea parametri finestra (Create box parameters), i miglioramenti includono parametri aggiuntivi nella feature Volume di inclusione (Enclosure Volume).
• PTC_BBOX_LENGTH, PTC_BBOX_WIDTH, PTC_BBOX_HEIGHT
Rappresenta le quote della finestra in ordine, dalla quota più lunga a quella più corta.
• PTC_BBOX_MAX_OFFSET_VALUE
Valore massimo di una delle quote di offset lineare
• PTC_BBOX_IS_UNIFORM_OFFSET
Parametro booleano che indica se è stato applicato un offset uniforme
In precedenza, la feature Volume di inclusione (Enclosure Volume) riportava le quote della finestra senza informazioni sulle quote di offset definite nella feature.
Vantaggi
Supporto ottimizzato del processo correlato ai calcoli della finestra di contenimento in vari casi di utilizzo, ad esempio l'ottimizzazione delle funzioni di collocazione
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
