Volume di inclusione: vincoli di ottimizzazione
Creo+
Posizione nell'interfaccia utente:
• In una parte fate clic su > >
Volume di inclusione (Enclosure Volume).
Volume di inclusione (Enclosure Volume).• In un assieme fate clic su > > > Volume di inclusione (Enclosure Volume).
Volume di inclusione (Enclosure Volume).
Video
Descrizione
La feature Volume di inclusione (Enclosure Volume) è stata migliorata per ampliare il supporto per i casi di utilizzo correlati al calcolo della finestra di contenimento.
Sono state aggiunte le nuove funzionalità riportate di seguito.
• Vincolo di ottimizzazione aggiuntivo

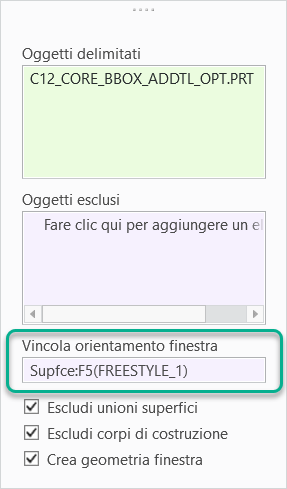

◦ Possibilità di specificare un piano o una superficie piana (oppure, in generale, un orientamento normale) che vincola l'ottimizzazione, in modo che, rispettivamente, un lato della finestra di contenimento risultante coincida con tale piano o sia normale all'orientamento selezionato.
In questo modo è possibile individuare più facilmente la finestra di contenimento minima con un orientamento predefinito, ad esempio con il modello in posizione verticale sul pavimento.
◦ Possibilità di allineare i parametri delle quote X e Y con il riferimento di direzione selezionato.
In precedenza, la feature di volume di inclusione non supportava vincoli aggiuntivi per il calcolo dell'ottimizzazione.
• Supporto della parte della maschera
È ora possibile creare una feature di volume di inclusione corretta per una parte vuota se la casella di controllo Crea geometria finestra (Create box geometry) non è selezionata e le quote della finestra vengono calcolate come pari a 0. In questo modo è possibile definire la feature di volume di inclusione in una parte della maschera che non contiene geometria solida, senza che la rigenerazione abbia esito negativo.

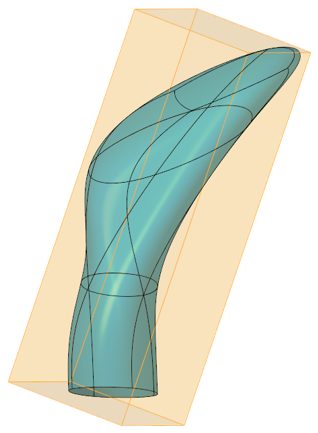

Orientamento ottimizzato: | Orientamento ottimizzato con vincolo di orientamento aggiuntivo: |
 |  |
 | • Se è specificato un vincolo aggiuntivo, il calcolo della finestra di contenimento ottimizzata è in genere più veloce. • In alcuni casi, direzioni parallele possono determinare un risultato della finestra di contenimento leggermente diverso. |
Vantaggi
Supporto ottimizzato del processo correlato ai calcoli della finestra di contenimento in vari casi di utilizzo, ad esempio l'ottimizzazione delle funzioni di collocazione
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
