Volume di inclusione: Sposta al piè di pagina
Creo+
Posizione nell'interfaccia utente:
• In una parte fate clic su > >
Volume di inclusione (Enclosure Volume).
Volume di inclusione (Enclosure Volume).• In un assieme fate clic su > > > Volume di inclusione (Enclosure Volume).
Volume di inclusione (Enclosure Volume).Descrizione
La feature Volume di inclusione (Enclosure Volume) è stata migliorata per ampliare il supporto per i casi di utilizzo correlati al calcolo della finestra di contenimento. Sono state aggiunte le nuove funzionalità riportate di seguito.

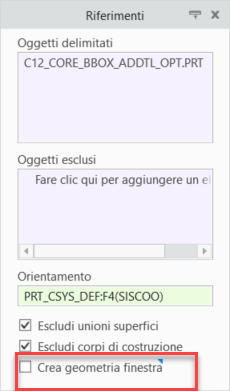

• La nuova opzione Crea geometria finestra (Create box geometry) nella scheda Riferimenti (References) verifica se deve essere creata la geometria che rappresenta il volume di inclusione.
• È stata aggiunta la possibilità di spostare la feature di volume di inclusione al piè di pagina.
Per poter spostare la feature di volume di inclusione al piè di pagina, la casella di controllo Crea geometria finestra (Create box geometry) non è selezionabile.

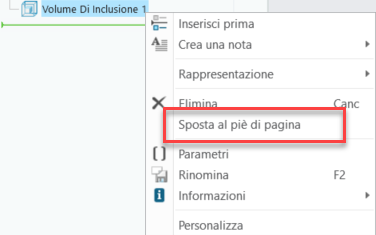

Quando fate clic con il pulsante destro del mouse sulla feature di volume di inclusione nell'albero del modello, è disponibile il comando Sposta al piè di pagina (Move to footer).
In precedenza, la feature di volume di inclusione non poteva essere spostata al piè di pagina.
Vantaggi
Supporto ottimizzato del processo correlato ai calcoli della finestra di contenimento in vari casi di utilizzo, ad esempio l'ottimizzazione delle funzioni di collocazione
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
