Approssima superfici
Creo+
Posizione nell'interfaccia utente: fate clic su > >
Approssima superfici (Approximate Surfaces).
Approssima superfici (Approximate Surfaces).Video
Descrizione

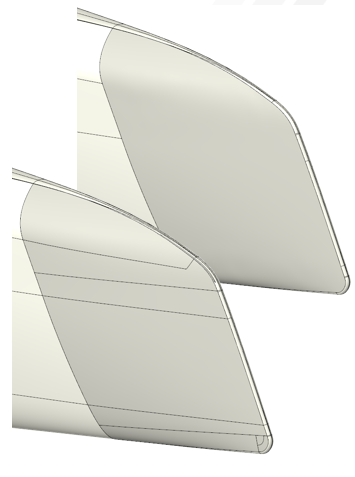

In Creo+ è disponibile una nuova funzionalità per approssimare una patch di superfici selezionate con una singola superficie approssimata. Questa funzionalità può essere utile quando è necessario affinare la geometria per casi di utilizzo di riparazioni, inclusa la semplificazione delle superfici riducendo il numero di superfici oppure l'applicazione di patch al risultato di superfici con offset contenenti singolarità. In precedenza non era possibile approssimare diverse superfici con una singola superficie.
È possibile effettuare una scelta tra le tre opzioni di attacco seguenti:
•
Sostituisci (Replace), l'attacco di default per supportare al meglio i casi di utilizzo precedenti
Sostituisci (Replace), l'attacco di default per supportare al meglio i casi di utilizzo precedenti•
Copia e rifila (Copy and Trim)
Copia e rifila (Copy and Trim)•
Copia non rifilata (Copy Untrimmed)
Copia non rifilata (Copy Untrimmed)Opzioni aggiuntive riguardano le connessioni a superfici adiacenti, dove potete scegliere la condizione G0 (posizione) (G0 (Position)) oppure, per mantenere la tangenza, la condizione G1 (tangenza) (G1 (Tangency)). La condizione di tangenza può essere calcolata in relazione alle superfici di tipo
Vicini (Neighbors) (applicabile soltanto agli spigoli che si connettono a superfici di vicini tangenti) oppure
Riferimenti (References), ovvero la superficie originale selezionata.
Vicini (Neighbors) (applicabile soltanto agli spigoli che si connettono a superfici di vicini tangenti) oppure Riferimenti (References), ovvero la superficie originale selezionata.Potete provare a eseguire l'approssimazione con la condizione G1 (Tangenza) (G1 (Tangency)) e creare comunque correttamente una feature se la condizione di tangenza non può essere soddisfatta modificando l'impostazione di Gestione connessione (Connection Handling) da
Rigida (Strict) in
Rilassata (Relaxed). In questo caso vengono generati controlli geometrici per la feature.
Rigida (Strict) in Rilassata (Relaxed). In questo caso vengono generati controlli geometrici per la feature.Opzioni di controllo aggiuntive includono quanto segue:
• Ambito approssimazione (Approximation scope) - Approssima l'interno e il limite oppure crea una patch di superficie a più lati basata soltanto sul limite
• Spigoli esclusi (Excluded edges) - Spigoli/loop interni esclusi dai requisiti di connessione
Vantaggi
• Maggiore flessibilità di progettazione
• Affinamento della geometria per casi di utilizzo di riparazione delle importazioni, ad esempio la semplificazione delle superfici riducendone il numero
• Applicazione di patch al risultato di superfici con offset contenenti singolarità
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Si consiglia di non approssimare superfici contenenti contorni/regioni di superficie disgiunti. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
