Tipo di terna di assi cartesiani basata su curva
Creo+
Posizione nell'interfaccia utente: nell'ambiente composito, attenetevi alla procedura descritta di seguito.
1. Fate clic su

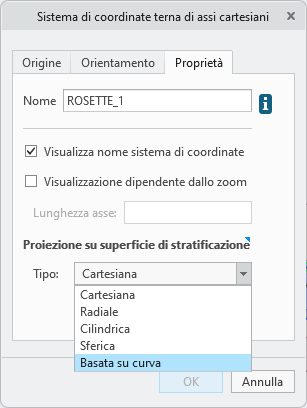

Terna di assi cartesiani (Rosette). Viene visualizzata la finestra di dialogo Sistema di coordinate terna di assi cartesiani (Rosette Coordinate System).
Terna di assi cartesiani (Rosette). Viene visualizzata la finestra di dialogo Sistema di coordinate terna di assi cartesiani (Rosette Coordinate System).2. Selezionate la scheda Proprietà (Properties).
3. Selezionate Basata su curva (Curve-based) nella casella Tipo (Type).
4. Specificate una curva nel raccoglitore Curva (Curve).
Descrizione
È ora possibile creare una feature di terna di assi cartesiani con il tipo di terna Basata su curva (Curve-based). In questo modo è possibile utilizzare una curva come riferimento per definire l'angolo di orientamento sulla geometria dello strato.

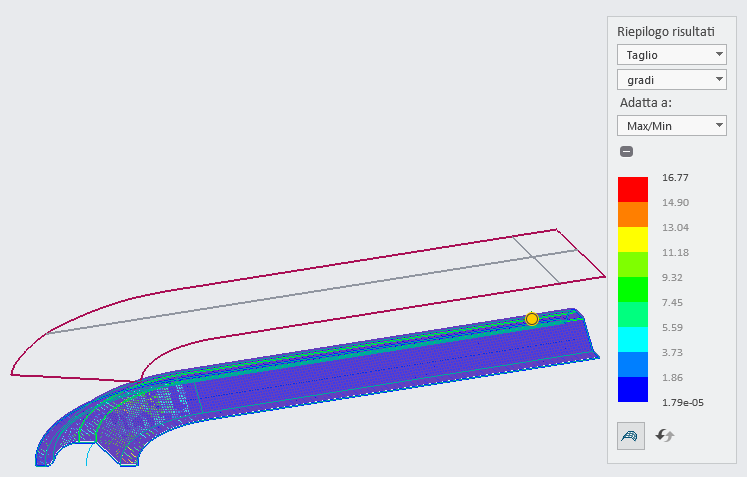

La simulazione di drappeggio è stata ulteriormente perfezionata per incorporare le terne di assi cartesiani basate su curve nella determinazione della direzione di drappeggio e nella valutazione dei risultati dell'orientamento in entrambe le direzioni, longitudinale e trasversale.
Le terne di assi cartesiani basate su curve possono essere esportate in un modello di analisi quando si esporta il modello nel formato HDF5.
Vantaggi
Questo miglioramento ottimizza la produttività fornendo risultati di drappeggio più semplici e di qualità superiore per forme di strati specifiche che richiedono il tipo di terna di assi cartesiani basata su curva per la simulazione di drappeggio.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | • Le terne di assi cartesiani basate su curve non sono supportate in Creo Simulate. • Le terne di assi cartesiani basate su curve non possono essere esportate in un modello di analisi quando si esporta il modello nel formato NAS. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
