Posizione nell'interfaccia utente: fate clic su Cablaggio (Cabling) > Posizioni (Locations) > Rimuovi posizioni (Remove Locations).

Guardate il video in Learning Connector.

Rimuovi posizioni è uno degli strumenti di Cablaggio utilizzati più di frequente. È stato quindi revisionato nell'ambito della modernizzazione dell'applicazione Cablaggio di Creo.

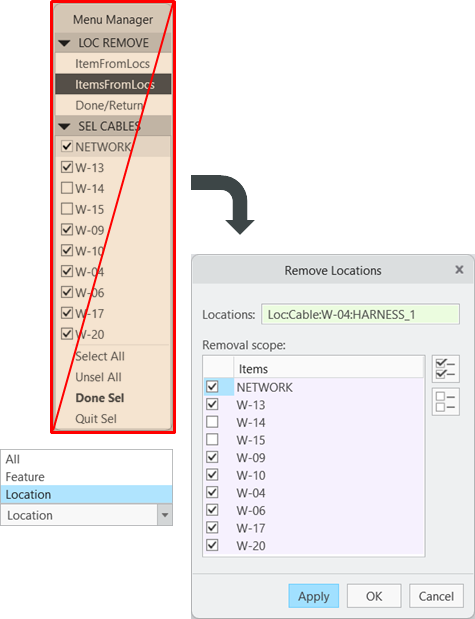

L'interfaccia utente è stata aggiornata da Gestione menu (legacy) a una finestra di dialogo intuitiva.

La nuova interfaccia utente fornisce un'anteprima dinamica nell'area grafica, nonché la selezione incrociata tra la finestra di dialogo, l'albero del modello e l'area grafica. Il feedback del sistema è stato migliorato aggiungendo glifi di avvertenza per le operazioni non valide. La finestra di dialogo supporta ora anche le operazioni di annullamento e ripetizione.

Le funzionalità di filtraggio sono state migliorate in modo da memorizzare lo stato precedente dei fili selezionati o non selezionati nelle selezioni successive.

Lo strumento Rimuovi posizioni supporta ora anche l'operazione Applica (Apply), che consente agli utenti di rimuovere posizioni in parti diverse senza riavviare lo strumento.

La logica per l'esclusione dei fili è stata migliorata rendendola più intelligente e l'utilizzo complessivo dello strumento è ora più intuitivo.

Grazie a livelli superiori di produttività e facilità di utilizzo, è ora più semplice utilizzare lo strumento Rimuovi posizioni.
