Semplificazione della definizione delle porte di entrata per i componenti di cablaggio
Creo+
Posizione nell'interfaccia utente: fate clic su > >
Inserisci componenti (Insert Components) >
Inserisci giunto (Insert Splice) o
Inserisci connettore in linea (Insert In-Line Connector)
Inserisci componenti (Insert Components) > Inserisci giunto (Insert Splice) o Inserisci connettore in linea (Insert In-Line Connector)Descrizione

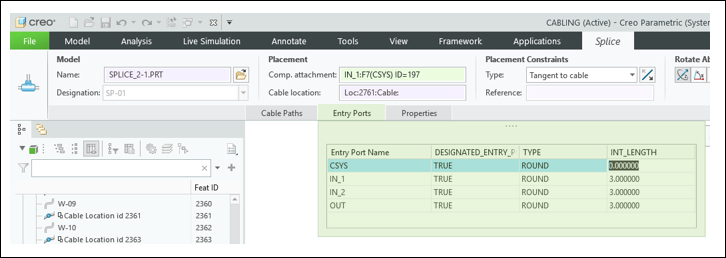

È ora possibile definire direttamente i parametri delle porte di entrata durante il posizionamento o la ridefinizione di giunti e connettori in linea. Questo miglioramento introduce una tabella integrata visualizzata durante il posizionamento o la ridefinizione dei componenti di cablaggio, che consente di impostare lunghezze interne senza aprire lo strumento Dati cablaggio (Cabling Data) o la finestra di dialogo Parametri elettrici (Electrical Parameters).
Vantaggi
• Riduce i passi necessari per definire i parametri delle porte di entrata per i componenti di cablaggio e crea un workflow di posizionamento dei componenti più intuitivo ed efficiente.
• Consente di risparmiare tempo durante il posizionamento o la ridefinizione di giunti e connettori in linea.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
