Maggiore facilità di utilizzo dei report sulle prestazioni
Creo+
Posizione nell'interfaccia utente: fate clic su > >
Report prestazioni (Performance Report).
Report prestazioni (Performance Report).Descrizione
I nuovi miglioramenti includono ulteriori dettagli nel report di rigenerazione e una maggiore facilità di utilizzo. Di seguito ne sono riportati alcuni.
• Pagina iniziale più pulita.
• La finestra di dialogo Report prestazioni (Performance Report) non blocca più la selezione degli oggetti dell'albero del modello.
• L'opzione Preparazione rigenerazione (Regeneration Preparation) è stata sostituita dai nodi Varie (Miscellaneous) e Altri elementi (Other Items) nel report.
◦ Varie (Miscellaneous) - Rappresenta il tempo correlato alla rigenerazione non registrato da oggetti specifici.
◦ Altri elementi (Other Items) - Include i tempi di rigenerazione dei seguenti elementi per ciascun componente: relazioni, Pro/Program, family table, tagli di assieme, componenti flessibili e meccanismo.
• È stata aggiunta una nuova colonna nella lista semplice, che indica il percorso del modello proprietario.
• La selezione degli oggetti è ora uniforme nelle schede Per struttura (By Structure) e Lista semplice (Flat List).

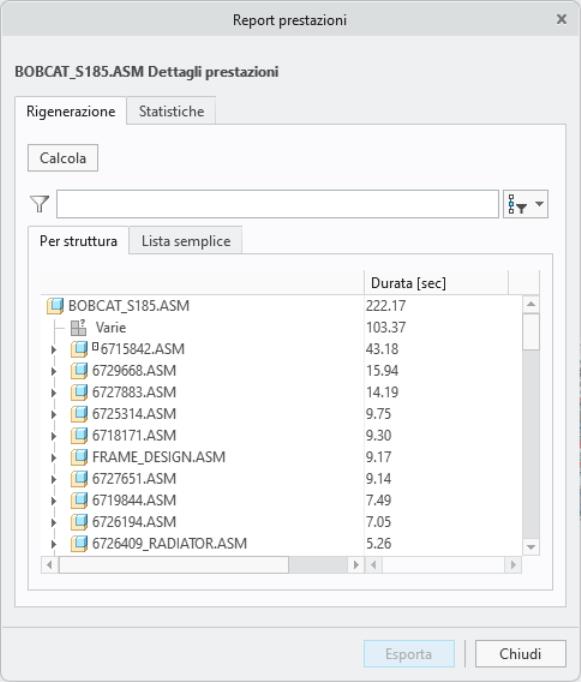

La scheda Per struttura (By Structure) è illustrata nella figura riportata di seguito.

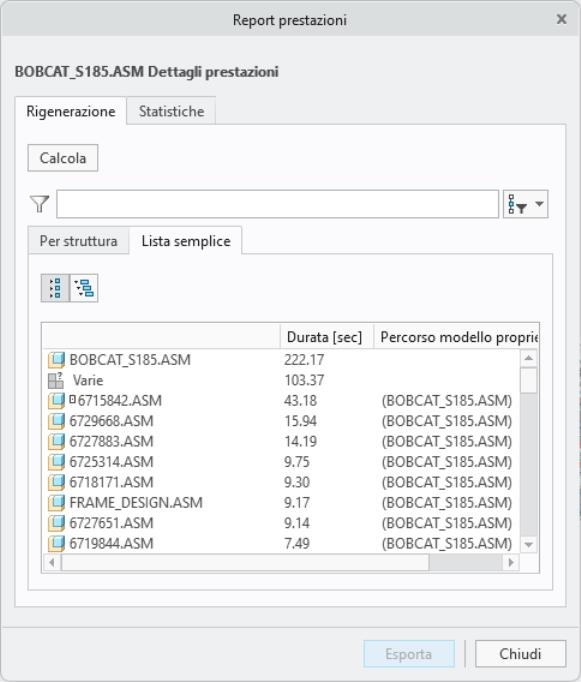

La scheda Lista semplice (Flat List) è illustrata nella figura riportata di seguito.
• La ricerca è più allineata a quella nell'albero del modello e consente di evidenziare e di filtrare l'elenco.

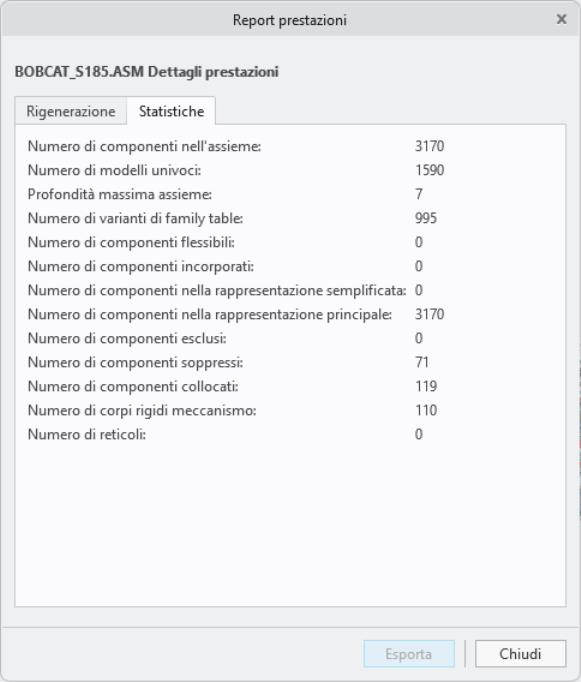

• La scheda Statistiche (Statistics), illustrata nella figura riportata di seguito, contiene il numero di feature.
Vantaggi
Lo strumento avanzato per la creazione di report sulle prestazioni consente di valutare meglio le prestazioni di rigenerazione di un modello e di individuare i potenziali colli di bottiglia in un progetto in modo più semplice e dettagliato.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | • I tempi di rigenerazione dipendono dal sistema e variano a seconda di altri processi in esecuzione. • Più occorrenze dello stesso componente vengono tutte aggiunte al totale del rispettivo assieme. In questo modo si potrebbe ottenere un risultato impreciso per il report di rigenerazione dell'assieme. • Le rappresentazioni semplificate non sono completamente supportate. • Gli assiemi di meccanismo non vengono rigenerati fino a quando non viene apportata una modifica nell'assieme. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
