Supporto multicorpo nella feature shrinkwrap
Creo+
Posizione nell'interfaccia utente: fate clic su >
Shrinkwrap.
Shrinkwrap.Video
Descrizione

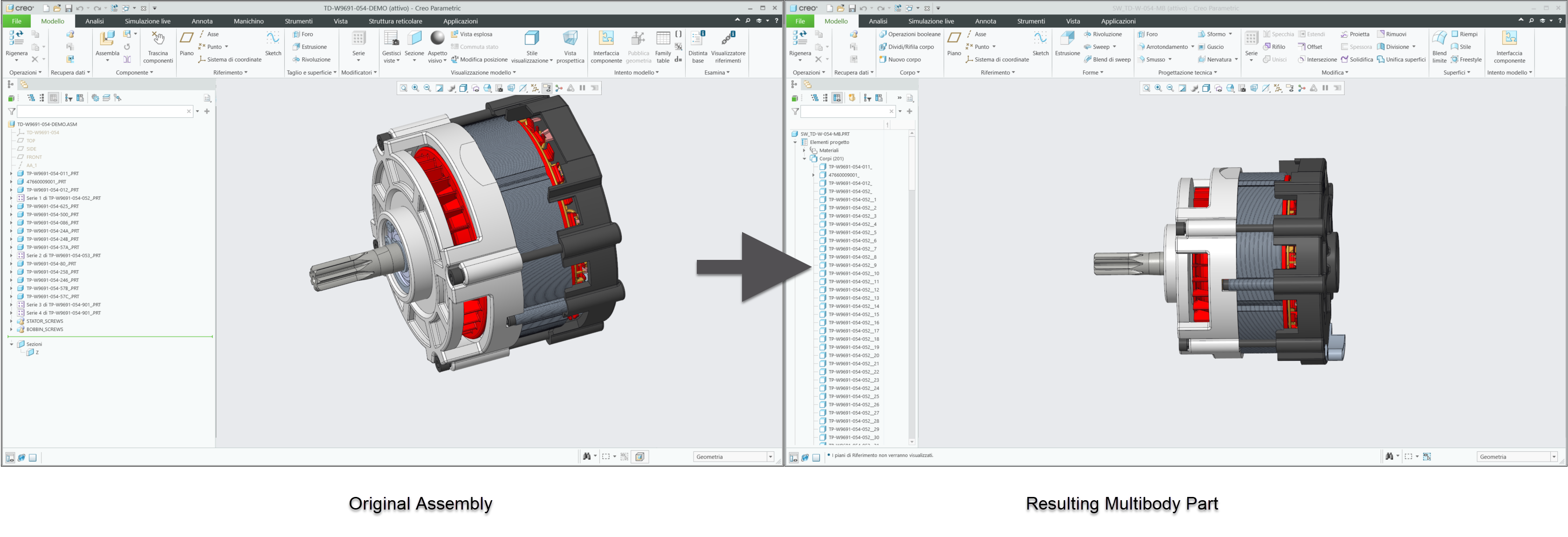

Quando create feature shrinkwrap in Creo 11, potete ora raccogliere i corpi dall'assieme di origine da aggiungere alla parte di destinazione. L'opzione Raccogli automaticamente tutta la geometria solida (Autocollect all solid geometry) consente ora di raccogliere i corpi solidi come tipo di geometria risultante. Quando la geometria risultante è costituita da corpi, sono disponibili i seguenti metodi di copia:
• Copia di tutti i corpi dalla parte di origine alla parte di destinazione come oggetti distinti.
Per ogni corpo vengono trasferiti il nome, il materiale, i parametri e l'attributo di costruzione risultanti.
• Unione di tutti i corpi dalla stessa parte di origine. Ogni corpo risultante rappresenta la geometria solida di una parte di origine.
Il nome del corpo risultante è il nome della parte di origine. Il materiale, i parametri e gli attributi di costruzione vengono trasferiti dal primo corpo nella parte di origine.
• Unione di tutti i corpi da tutte le parti di origine.
Tutta la geometria risultante viene aggiunta a un corpo. La scheda Opzioni corpo (Body Options) diventa disponibile per aggiungere la geometria risultante a un corpo esistente o per creare un nuovo corpo.
Nei casi in cui non sia possibile unire i corpi, è possibile scegliere di creare correttamente una feature selezionando la casella di controllo Mantieni oggetti separati in caso di operazione non riuscita (Leave as separate objects if operation fails).
Le feature shrinkwrap legacy si rigenerano come in precedenza e vengono aggiornate alla nuova versione quando ne modificate la definizione.
Vantaggi
Selezione agevolata e più rapida della geometria di parti e assiemi per la creazione di inviluppi, conceptual design o modelli semplificati.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | L'unione all'interno delle operazioni di shrinkwrap potrebbe non riuscire, in particolare quando le parti sono definite con precisioni del modello diverse. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
