Posizione nell'interfaccia utente: fate clic su Modello (Model) > Riferimento (Datum) > Riferimento (Reference). Lo strumento di ricerca geometria diventa disponibile per la selezione di riferimenti e la creazione di interrogazioni.

Guardate il video in Learning Connector.

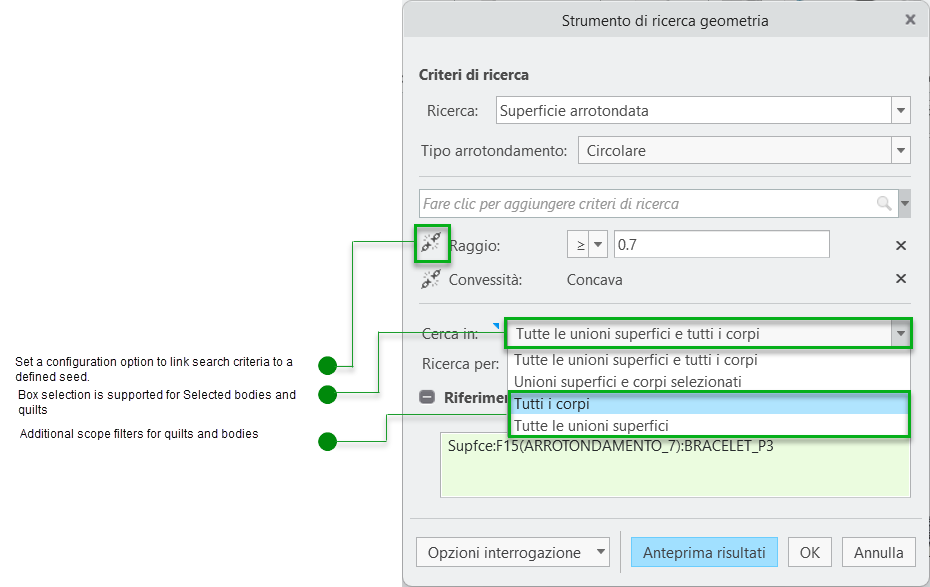

Lo strumento di ricerca geometria è ora disponibile nel contesto dell'assieme quando vi accedete da una feature di Riferimento a livello di assieme. In questo modo è possibile eseguire una ricerca geometrica delle superfici tra diversi modelli. L'ambito della ricerca è all'interno dell'assieme proprietario della feature di Riferimento. La ricerca può essere memorizzata come interrogazione nella feature di Riferimento a livello di assieme. La nuova opzione di configurazione geometry_search_tool_link consente di collegare per default i criteri di ricerca a un'origine definita. L'opzione Cerca in (Search in) è stata migliorata per includere altre due entità, Tutte le unioni superfici (All quilts) e Tutti i corpi (All bodies), per la ricerca rispettivamente all'interno delle unioni superfici o dei corpi. La selezione tramite finestra è supportata per l'opzione Unioni superfici e corpi selezionati (Selected quilts and bodies).

Cattura e definizione semplici ed efficienti di riferimenti di superficie semantici per le annotazioni a livello di assieme e informazioni sul prodotto e la produzione (PMI) basate su interrogazioni di ricerca geometrica.
