Creo Ansys Simulation - Dispositivi di fissaggio e precarichi
Creo+
Posizione nell'interfaccia utente: fate clic su >
Dispositivi fissaggio (Fasteners) nella scheda Ansys Simulation.
Dispositivi fissaggio (Fasteners) nella scheda Ansys Simulation.Video
Descrizione
È ora possibile creare idealizzazioni di dispositivi di fissaggio, applicare precarichi e valutare i risultati per i dispositivi di fissaggio. È possibile tastare le quantità di risultati della simulazione specifiche per i dispositivi di fissaggio. Nelle release precedenti di Creo Ansys Simulation non è possibile creare idealizzazioni di dispositivi di fissaggio.

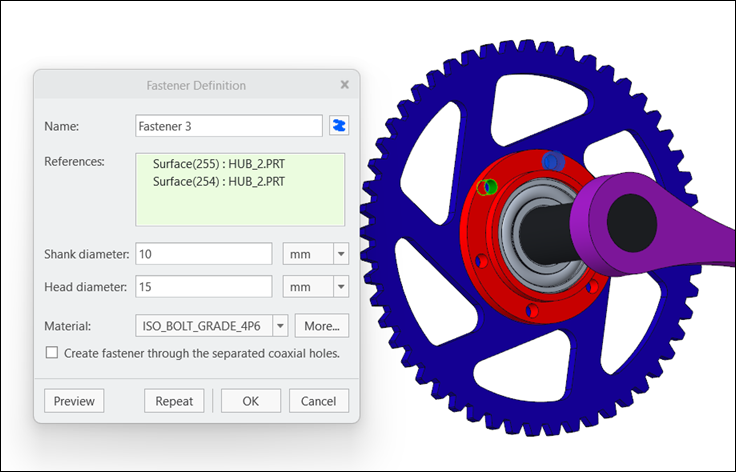

• Creo Ansys Simulation supporta ora le idealizzazioni di dispositivi di fissaggio. Il supporto include le seguenti feature:
◦ Libreria di materiali standard per i dispositivi di fissaggio
◦ Selezione di una superficie interna di un foro o un asse di bullone
◦ Assegnazione automatica di quote di bulloni modificabili

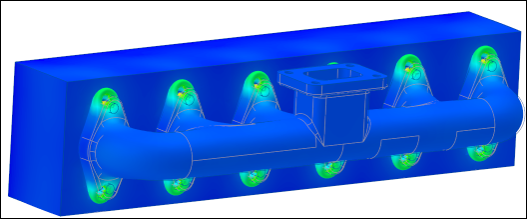

◦ Supporto per i dispositivi di fissaggio tramite fori coassiali separati, come illustrato nella figura seguente:
• Possibilità di definire precarichi su dispositivi di fissaggio idealizzati. I precarichi possono essere definiti in base al carico di aggraffatura, alla regolazione della lunghezza dell'impugnatura o alla coppia di serraggio.
• Supporto dei tastatori di simulazione per nuovi tipi di risultati specifici dei dispositivi di fissaggio, inclusi i seguenti elementi:
◦ Sollecitazione assiale e forza di taglio
◦ Fattore di sicurezza (trazione e taglio)
◦ Momento di torsione
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Notevole risparmio di tempo durante la simulazione di strutture con bulloni
• Tastatori di simulazione specifici per bulloni
• Trasferibilità completa a Creo Simulation Live
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
