Connessione reticolo: supporto per la triangolazione di Delaunay
Creo+
Posizione nell'interfaccia utente:
• Per la triangolazione di Delaunay nei reticoli fate clic su > >
Reticolo (Lattice) > >
> .
Reticolo (Lattice) > > > .• Per Connessione reticoli (Lattice Connect) fate clic su > >
Connessione reticoli (Lattice Connect).
Connessione reticoli (Lattice Connect).Video
Descrizione
La feature Connessione reticoli (Lattice Connect) supporta ora la triangolazione di Delaunay.

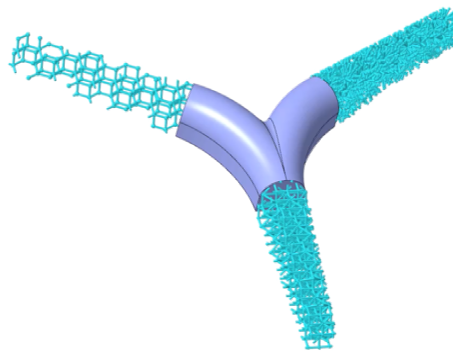

• Connessione reticoli (Lattice Connect) è un potente strumento che consente di connettere e combinare più reticoli in un'unica struttura reticolare coerente.
• In questa release, continuiamo a espandere il supporto di altri tipi di reticolo come input per la feature Connessione reticoli (Lattice Connect).

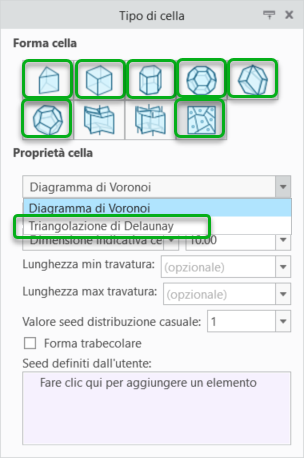

È possibile connettere il reticolo stocastico con triangolazione di Delaunay ai seguenti elementi:
◦ Un reticolo regolare con celle di tipo Triangolare (Triangular), Quadrato (Square), Esagonale (Hexagonal), Ottagonale (Octagonal), Dodecaedro rombico (Rhombic Dodecahedron) o Dodecaedro allungato (Elongated Dodecahedron)
◦ Un altro reticolo stocastico con triangolazione di Delaunay o diagramma di Voronoi con volume interno
• Dal punto di vista matematico, la triangolazione di Delaunay è il duale del diagramma di Voronoi ed entrambi forniscono gli strumenti per generare diverse topologie di reticolo (leggero e forte).
Inoltre, l'algoritmo è stato migliorato per risolvere meglio la connessione quando si utilizzano spazi vuoti tra reticoli (spazi grandi).
Vantaggi
• Funzionalità espanse per casi di utilizzo strutturali
• Maggiore flessibilità nella creazione di reticoli complessi
• Uniformità con i workflow di Creo
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
