Tutorial di Creo > Tutorial Progetto composito > Esercizio 9 - Solidificazione di strati > Esaminare l'unione superfici IML e il corpo solidificato
Esaminare l'unione superfici IML e il corpo solidificato
1. In modalità parte esaminate l'unione superfici IML come descritto di seguito.
a. Nell'albero del modello espandete Elementi progetto (Design Items).
b. Fate clic su Bodies (2) e quindi selezionate nella mini barra degli strumenti.
c. Espandete Quilts (3).
d. Selezionate Independent Geometry id 441 quilts (2) e quindi sulla mini barra degli strumenti.

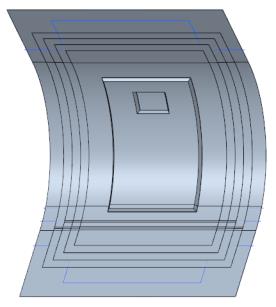

L'unione superfici IML è visibile, come mostrato nella seguente immagine:
2. Esaminate il corpo solidificato come descritto di seguito.
a. Nella barra degli strumenti grafici fate clic su Stile visualizzazione (Display Style) > Ombreggiatura con spigoli (Shading With Edges).
b. Selezionate Quilts (3) e quindi nella mini barra degli strumenti.
c. Espandete Bodies (2).
d. Selezionate Body 2 e fate clic su nella mini barra degli strumenti.
Il corpo solidificato è visibile, come mostrato nella seguente immagine:
3. Fate clic su File > Salva (Save) per salvare la parte.
