Definire la transizione tra strati
1. Nell'albero del laminato premete CTRL e selezionate gli strati PLY_3, PLY_4 e PLY_5.
2. Fate clic su
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies).
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies).Gli spigoli comuni vengono evidenziati nell'area grafica, come mostrato nella seguente immagine:
3. Selezionate lo spigolo comune Edge:PLY_5:F7(Manual Ply_5):COMPOSITE 1:COMPOSITE_DESIGN_TUTORIAL_START, come mostrato di seguito.
4. Specificate le seguenti opzioni per Impostazioni profilo (Profile settings):
a. In Impostazioni profilo (Profile settings) selezionate
Ascendente (Ascending).
Ascendente (Ascending).b. Nella casella successiva digitate 50 e premete INVIO.
c. Fate clic su
.

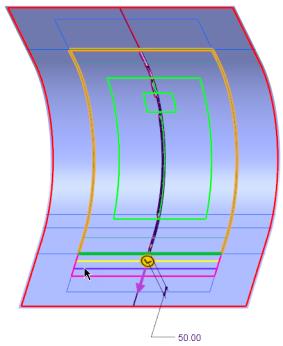

.L'effetto di transizione viene applicato allo spigolo selezionato, come mostrato nella seguente immagine:
5. Premete MAIUSC e fate clic all'interno del loop di catene evidenziato.

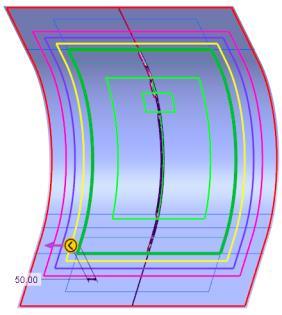

L'effetto di transizione viene applicato ad altri spigoli comuni, come mostrato nella seguente immagine.
6. Fate clic su
OK. Nell'albero composito viene creata una feature Transition Plies 1.

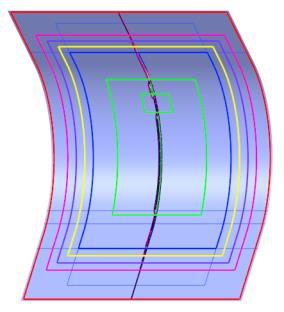

OK. Nell'albero composito viene creata una feature Transition Plies 1.7. Fate clic sullo spazio vuoto nell'area grafica. Viene creata la transizione di profilo, come mostrato nella seguente immagine:
Visualizzare la transizione nella sezione di laminato

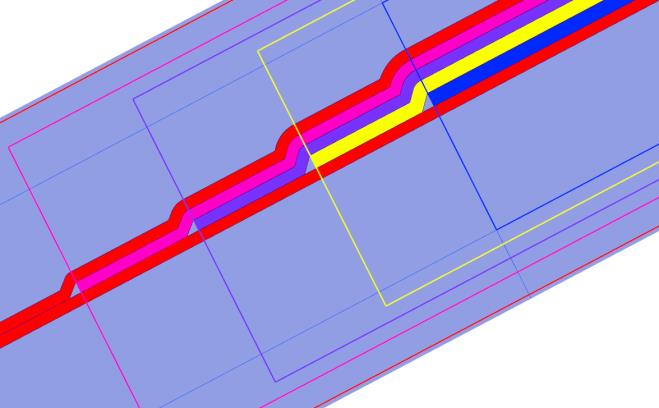

• Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate TUTORIAL_ORIENTATION_3 per visualizzare l'effetto di transizione nella vista di sezione.
