Creare una sezione di laminato
1. Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate TUTORIAL_ORIENTATION_1.
 |
Scorrete verso il basso fino a TUTORIAL_ORIENTATION_1.
|

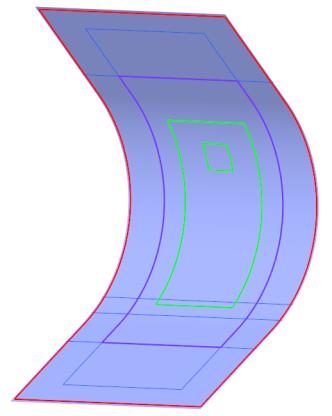

Il modello si orienta in base a TUTORIAL_ORIENTATION_1, come mostrato nella seguente immagine:
2. Fate clic su
Sezione laminato (Laminate Section). Viene visualizzata la scheda Sezione (Section).
Sezione laminato (Laminate Section). Viene visualizzata la scheda Sezione (Section).3. Selezionate il piano di Riferimento RIGHT nell'albero del modello per specificare un valore per Riferimento sezione (Section reference).
4. Nella casella Scala (Scale) digitate 5 e premete INVIO. Gli strati manuali nella sezione di laminato vengono scalati.
5. Fate clic su
OK. Viene creata una sezione di laminato.
OK. Viene creata una sezione di laminato.Una feature di sezione di laminato LAMINATEXSEC0001 viene aggiunta all'albero composito.

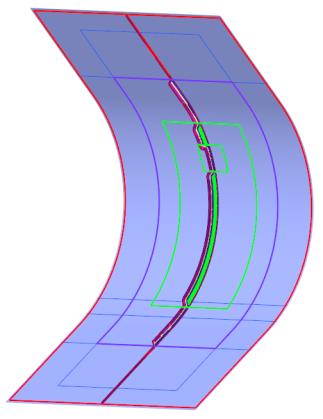

6. Fate clic sullo spazio vuoto nell'area grafica per visualizzare la sezione di laminato, come mostrato nella seguente immagine:
7. Nell'albero composito fate clic su LAMINATEXSEC0001 e selezionate
Disattiva (Deactivate) nella mini barra degli strumenti. La sezione trasversale selezionata diventa inattiva.
Disattiva (Deactivate) nella mini barra degli strumenti. La sezione trasversale selezionata diventa inattiva.8. Fate clic sullo spazio vuoto nell'area grafica per visualizzare la sezione di laminato, come mostrato nella seguente immagine:
Modificare l'ordine degli strati
1. Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate TUTORIAL_ORIENTATION_2.

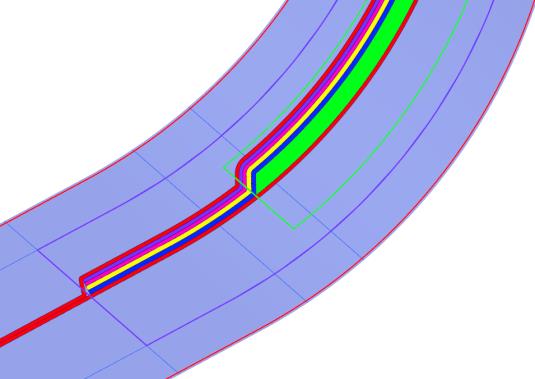

Il modello si orienta e viene visualizzata la sezione di laminato, come mostrato nella seguente immagine:

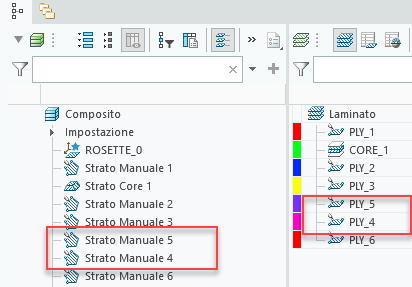

2. Nell'albero composito trascinate la feature Manual Ply 4 sotto la feature Manual Ply 5. L'ordine degli oggetti di laminato viene modificato nell'albero del laminato.

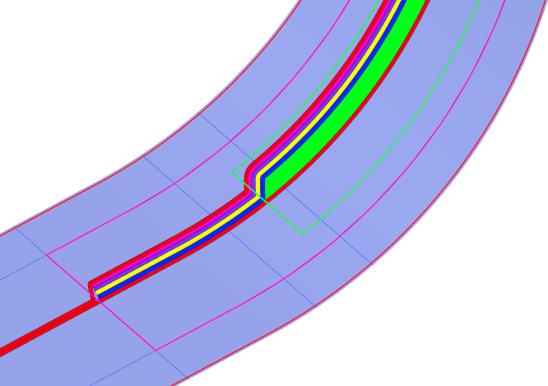

La sezione di laminato viene modificata, come mostrato nel seguente grafico:
3. Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate Orientamento di default (Default Orientation).
