Tutorial di Creo > Tutorial Progetto composito > Esercizio 3 - Creazione di strati > Creare uno strato manuale (PLY_1)
Creare uno strato manuale (PLY_1)
1. Fate clic su Strato (Ply). Viene visualizzata la scheda Strato (Ply).
2. In Tipo (Type), assicuratevi che sia selezionata l'opzione Strato manuale (Manual Ply).

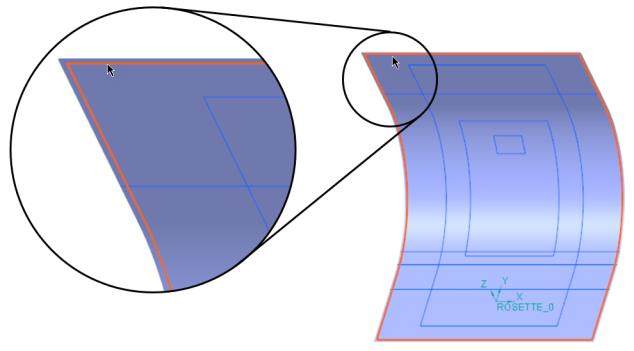

3. Eseguite lo zoom del modello e selezionate la catena limite CompCrv:F7(CURVE), come mostrato nella seguente immagine:
4. Nella barra degli strumenti grafici fate clic su Riadatta (Refit). Viene visualizzato il limite selezionato, come mostrato nella seguente immagine:
5. Fate clic su OK.
L'oggetto in laminato PLY_1 viene aggiunto all'albero del laminato.
La feature di strato manuale Manual Ply 1 viene aggiunta all'albero composito.
6. Fate clic sullo spazio vuoto nell'area grafica. Il limite di PLY_1 viene evidenziato, come mostrato nella seguente immagine:
