Controllo PID - Esercizio 3 - Preparazione della mesh
1. Nell'albero Flow Analysis selezionate Domini (Domains).
2. Nella scheda Mesh del pannello Proprietà (Properties), per Generazione mesh (Mesh Generation) digitate i valori seguenti:
◦ Dimensione massima cella (Maximum Cell Size) - 0.02
◦ Dimensione minima cella (Minimum Cell Size) - 0.0002
◦ Dimensione cella su superfici (Cell Size on Surfaces) - 0.01
I valori vengono mantenuti come impostazioni di default. È possibile modificarli, se necessario.
3. Fate clic su
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.4. In Domini (Domains) selezionate PIPE_Body_1. Nel pannello di visualizzazione fate clic su
Mostra (Show) per visualizzare i domini selezionati.
Mostra (Show) per visualizzare i domini selezionati.5. Nella scheda Vista (View) del pannello Proprietà (Properties), impostate Griglia (Grid) e Profilo (Outline) su Sì (Yes). La mesh viene visualizzata come mostrato nella figura di seguito.

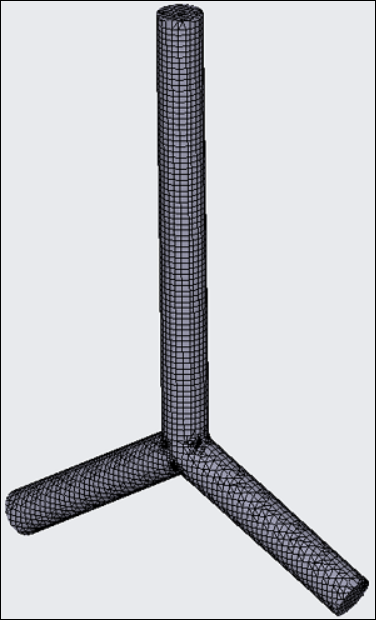

Mesh per il controllo PID
