Eseguire la simulazione di drappeggio
Eseguire la simulazione di drappeggio su tutti gli strati
1. Nell'albero del laminato selezionate Gestione drappeggio (Draping Manager).
2. Selezionate più oggetti in laminato come descritto di seguito.
a. Selezionate PLY_1.
b. Premete MAIUSC e selezionate PLY_6_1. Vengono selezionati tutti gli oggetti in laminato.
3. Fate clic su Simulazione drappeggio (Draping Simulation). Viene visualizzata la scheda Simulazione drappeggio (Draping Simulation).
4. Fate clic su OK.

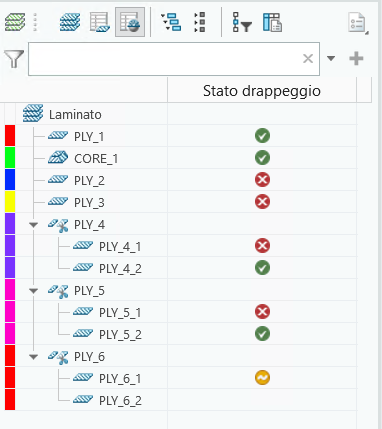

Lo stato del drappeggio viene aggiornato, come mostrato nella seguente immagine:
*
L'icona davanti a uno strato indica che lo strato è maggiore della larghezza del rotolo specificata e richiede uno splicing. A tale scopo, è necessaria la licenza Composite Design and Manufacturing – Advanced.
5. Fate clic su Risultati drappeggio (Draping Results) > Mostra risultati drappeggio (Show Draping Results) sulla barra degli strumenti grafici.
6. Per visualizzare i risultati di drappeggio di qualsiasi strato drappeggiato, selezionate lo strato. Nella casella Adatta a (Scale to) assicuratevi che sia selezionata l'opzione Angolo avvertenza/limite (Warn/Limit Angle).
7. Fate clic su Risultati drappeggio (Draping Results) > Mostra risultati drappeggio (Show Draping Results) sulla barra degli strumenti grafici per arrestare l'operazione.
Visualizzare l'effetto degli strati sottostanti sui risultati di drappeggio
1. Selezionate PLY_6_1 e fate clic su Simulazione drappeggio (Draping Simulation). Viene visualizzata la scheda Simulazione drappeggio (Draping Simulation).
2. Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate TUTORIAL_ORIENTATION_5.

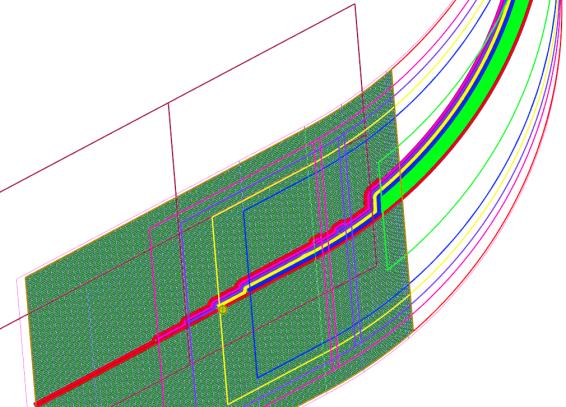

3. Deselezionate la casella di controllo Drappeggio sugli strati sottostanti (Drape over underlying plies) e visualizzate i risultati nell'area grafica.
*
Per visualizzare in modo chiaro i risultati nell'area grafica, spostate il pannello Insiemi (Sets).

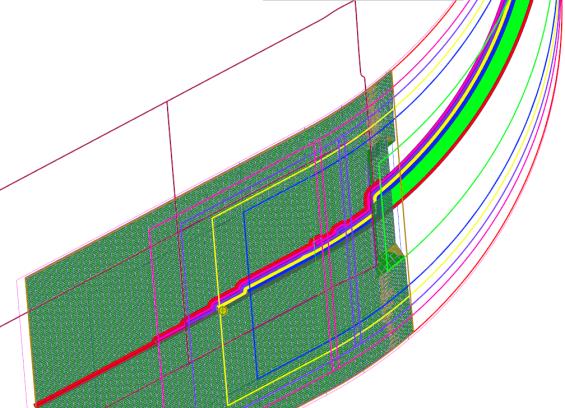

4. Selezionate la casella di controllo Drappeggio sugli strati sottostanti (Drape over underlying plies) e visualizzate i risultati nell'area grafica.
5. Fate clic su OK.
6. Nella barra degli strumenti grafici fate clic su Orientamenti salvati (Saved Orientations) e selezionate Orientamento di default (Default Orientation).
7. Nell'albero del laminato fate clic su Elenco laminati (Laminate List).
