Visualizzazione di vettori nei risultati di uno studio di Creo Simulation Live
I vettori vengono utilizzati per simulare e visualizzare la direzione e la velocità di spostamento degli elementi fluidi all'interno di un dominio fluido. I vettori sono disponibili solo per i risultati della velocità.
Per visualizzare vettori nei risultati
1. Eseguite uno studio di simulazione.
2. Fate clic su >
Mostra risultati (Show Results) e selezionate una quantità risultante nella legenda dei risultati.
Mostra risultati (Show Results) e selezionate una quantità risultante nella legenda dei risultati.3. Fate clic sulla freccia sotto

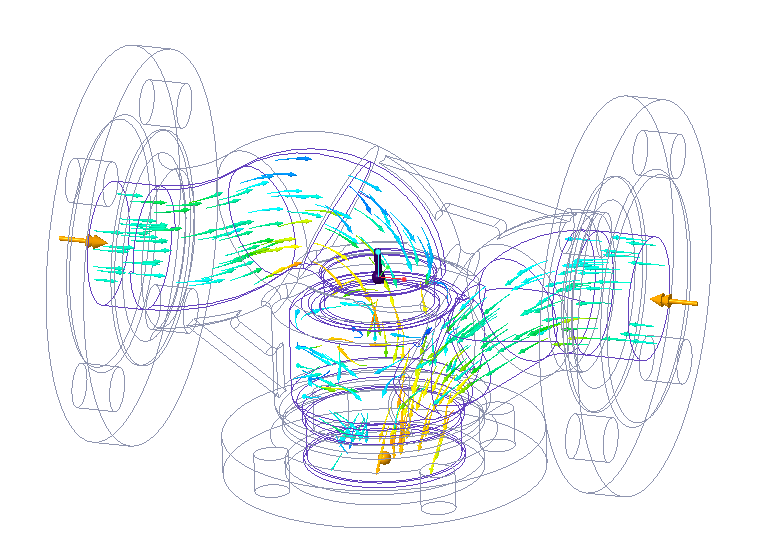

Vettori (Vectors) e quindi fate clic su Mostra vettori (Show Vectors). I vettori vengono visualizzati nel dominio fluido per uno studio dei fluidi e nel modello per altri studi.
Vettori (Vectors) e quindi fate clic su Mostra vettori (Show Vectors). I vettori vengono visualizzati nel dominio fluido per uno studio dei fluidi e nel modello per altri studi.4. Per animare la visualizzazione dei vettori, fate clic sulla freccia sotto
Vettori (Vectors) e quindi su
Opzioni vettori (Vector Options) per aprire la finestra di dialogo Opzioni animazione (Animation Options).
Vettori (Vectors) e quindi su Opzioni vettori (Vector Options) per aprire la finestra di dialogo Opzioni animazione (Animation Options).5. Fate clic su
per animare la visualizzazione dei vettori nel modello.
per animare la visualizzazione dei vettori nel modello.
