Per visualizzare gli inviluppi a portata
Un inviluppo a portata mostra il volume che una persona può raggiungere mentre assume una qualsiasi postura durante un'operazione. È possibile visualizzare uno o più inviluppi a portata per ciascun manichino presente nella scena.

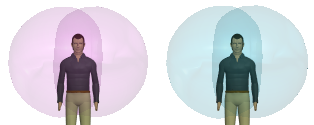

È possibile visualizzare gli inviluppi a portata di più manichini in una scena.
1. Aprite la finestra di dialogo Inviluppi a portata (Reach Envelopes) in uno dei modi descritti di seguito.
◦ Fate clic su Manichino (Manikin) > Inviluppi a portata (Reach Envelopes). Tutti i manichini presenti nella scena sono elencati in una tabella.
◦ Nell'albero manichino selezionate uno o più manichini, quindi fate clic con il pulsante destro del mouse e selezionate Inviluppi a portata (Reach Envelopes) dal menu di scelta rapida. Nella tabella vengono elencati solo i manichini selezionati e non è possibile aggiungere manichini alla selezione.
Ogni riga della tabella contiene un manichino.
2. Per ciascun manichino, è possibile mostrare o nascondere gli inviluppi a portata in uno dei modi descritti di seguito.
◦ Nella riga del manichino selezionate le caselle di controllo per mostrare gli inviluppi a portata oppure deselezionate le caselle di controllo per nasconderli.
▪ - Dito indice
▪ - Dito medio
▪ - Pollice
▪ - Centro del palmo (prensione)
◦ Nella riga del manichino, fate clic con il pulsante destro del mouse sul nome del manichino e selezionate un comando.
▪ Mostra tutti gli inviluppi (Show all envelopes) - Mostra tutti gli inviluppi a portata per il manichino.
▪ Nasconde tutti gli inviluppi (Hide all envelopes) - Nasconde tutti gli inviluppi a portata per il manichino.
3. Fate clic su OK per mantenere le selezioni correnti oppure fate clic su Annulla (Cancel) per tornare allo stato di visualizzazione precedente alla selezione di Inviluppi a portata (Reach Envelopes).
