Piani anatomici
Per orientare il segmento di manichino che raggiunge una destinazione, allineate il segmento a un'entità piana nella scena. Per attivare l'allineamento, ogni segmento di manichino contiene tre piani anatomici. I piani anatomici sono piani concettuali che attraversano il manichino per descrivere la posizione.

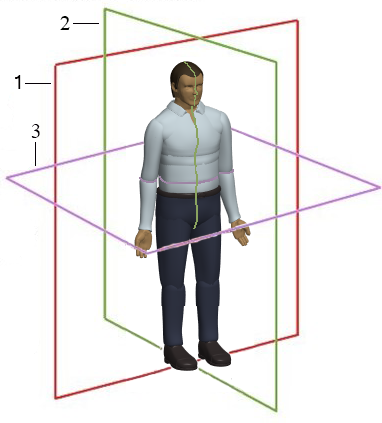

Nell'immagine, il manichino si trova in posizione anatomica. Le braccia sono ai lati, con i palmi delle mani rivolti in avanti. Quando il manichino è in posizione anatomica, è possibile visualizzare facilmente i piani anatomici per l'intero manichino. Gli stessi principi si applicano in qualsiasi postura. Gli stessi principi si applicano a ciascun segmento di manichino.
1. Piano frontale
2. Piano sagittale
3. Piano trasversale
La tabella elenca i piani anatomici utilizzati in Creo Manikin.
Piano anatomico | Divide il manichino o il segmento di manichino in queste sezioni concettuali |
|---|---|
Frontale | Anteriore e posteriore (ventrale e dorsale) |
Sagittale | Sinistra e destra |
Trasversale | Superiore e inferiore (cranica e caudale) |
