Visualizzazione del grafico dei risultati per la catena selezionata
Il grafico dei risultati dipende dalla qualità di destinazione definita per la catena selezionata.
Il titolo del grafico contiene il tipo di catena aggiunto al nome. La parte del grafico che si trova all'interno dei limiti di specifica viene visualizzata in verde mentre la parte che si trova al di fuori dei limiti viene visualizzata in rosso.

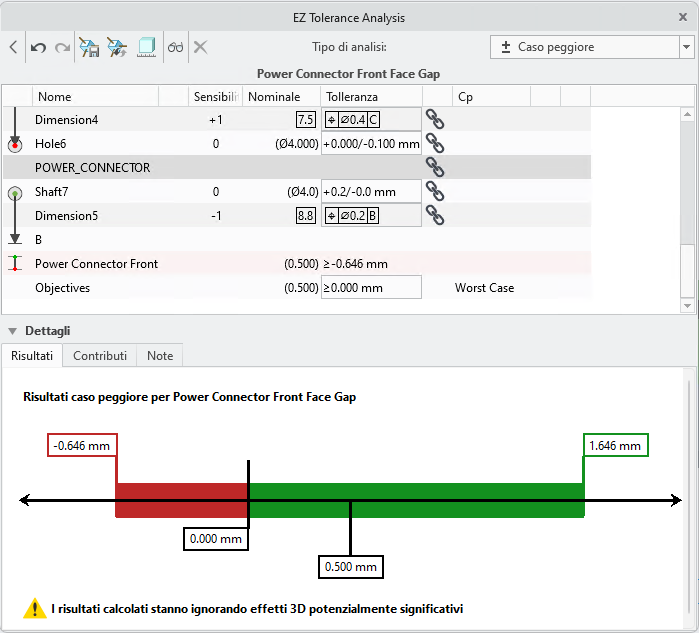

Grafico dei risultati del caso peggiore
Il valore nominale della catena e i limiti di specifica superiore e inferiore per la catena, definiti nell'obiettivo, vengono visualizzati nella parte inferiore del grafico dei risultati. Come mostrato nell'immagine, per le specifiche unilaterali in cui i risultati devono essere maggiori di 0.010 mm, viene visualizzato un solo limite di specifica.
I numeri nella parte superiore del grafico indicano i limiti superiore e inferiore della catena in corrispondenza della qualità di destinazione del caso peggiore. Questi limiti vengono visualizzati come barre verticali verdi o rosse.
Grafico dei risultati RSS

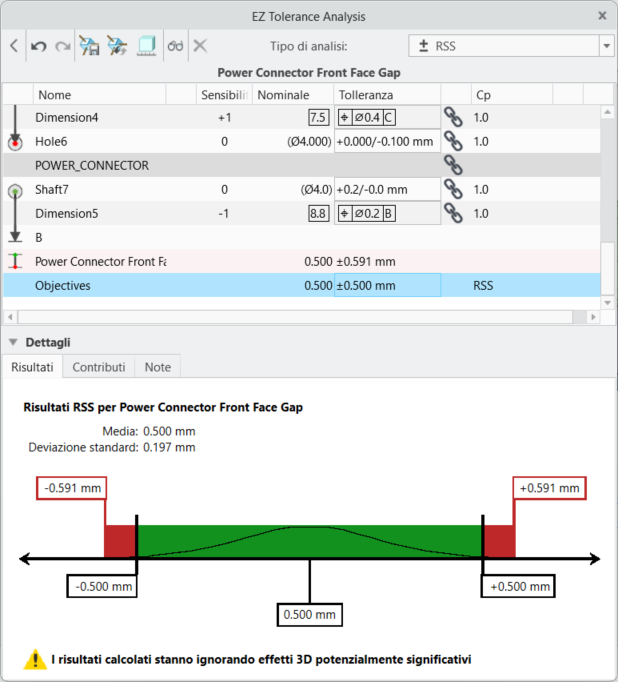

Il grafico dei risultati RSS è simile al grafico dei risultati del caso peggiore con le eccezioni riportate di seguito.
• La curva normale all'interno della sezione rettangolare del grafico indica la natura statistica dell'analisi.
• I parametri di deviazione standard e della media calcolata per il componente RSS dei risultati vengono visualizzati sopra il grafico.
Il valore nominale della catena e i limiti di specifica superiore e inferiore per la catena, definiti nell'obiettivo, vengono visualizzati nella parte inferiore del grafico dei risultati.
I numeri nella parte superiore del grafico indicano i limiti superiore e inferiore della catena in corrispondenza della qualità di destinazione di RSS. Questi limiti vengono visualizzati come barre verticali verdi o rosse.
Grafico dei risultati statistici

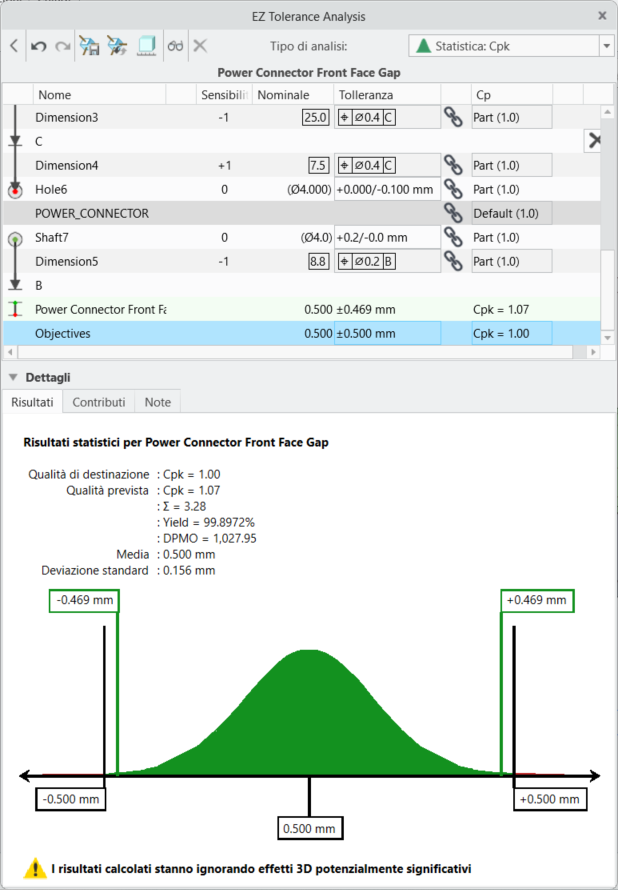

Il grafico statistico ha la forma della funzione di densità di probabilità, associata alla distribuzione gaussiana o normale. Viene definita curva di Bell.
La metrica e il valore desiderati per la qualità di destinazione vengono visualizzati al di sopra del grafico. Il livello di qualità previsto in base alla percentuale della curva che non rientra nei limiti di specifica superiore e inferiore viene visualizzato anche per la metrica di qualità scelta e per le altre tre metriche di qualità. Inoltre, è possibile visualizzare i parametri di deviazione standard e media calcolata per la distribuzione.
I numeri nella parte superiore del grafico rappresentano i limiti calcolati superiore e inferiore della curva in corrispondenza del livello di qualità di destinazione specificato elencato sotto il grafico. In questo esempio, la qualità è Cpk pari a 1,0.
Inclusione del caso peggiore con i grafici dei risultati di tipo RSS e Statistica
Se impostate la qualità di destinazione della catena su RSS o Statistica (Statistical), potete anche visualizzare i risultati del caso peggiore nel grafico. Per includere i risultati del caso peggiore, dall'elenco dei tipi di analisi nella parte superiore destra della finestra della tabella delle catene selezionate Mostra grafico caso peggiore (Show Worst Case graph).

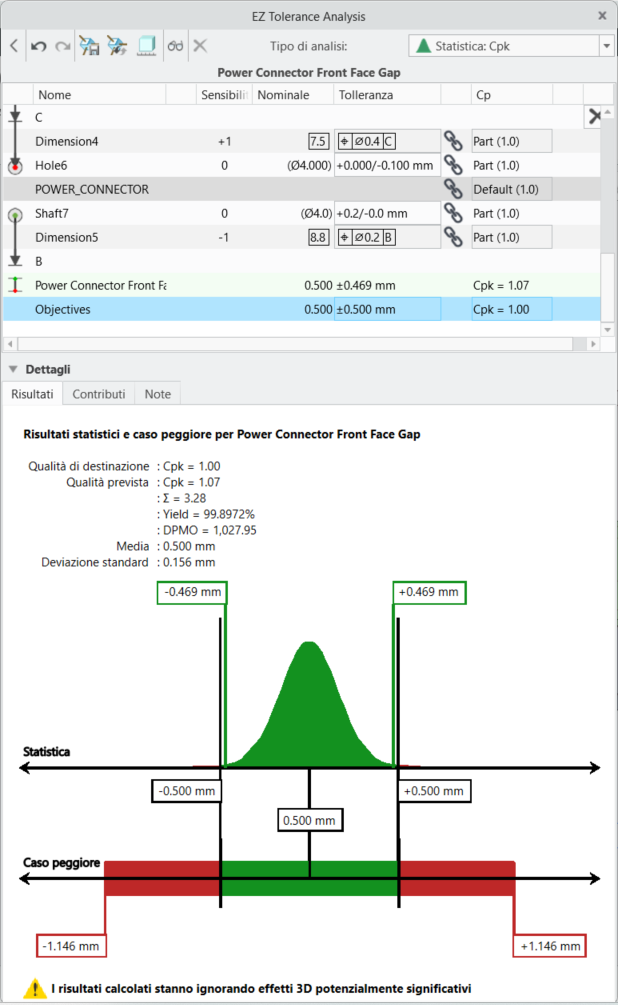

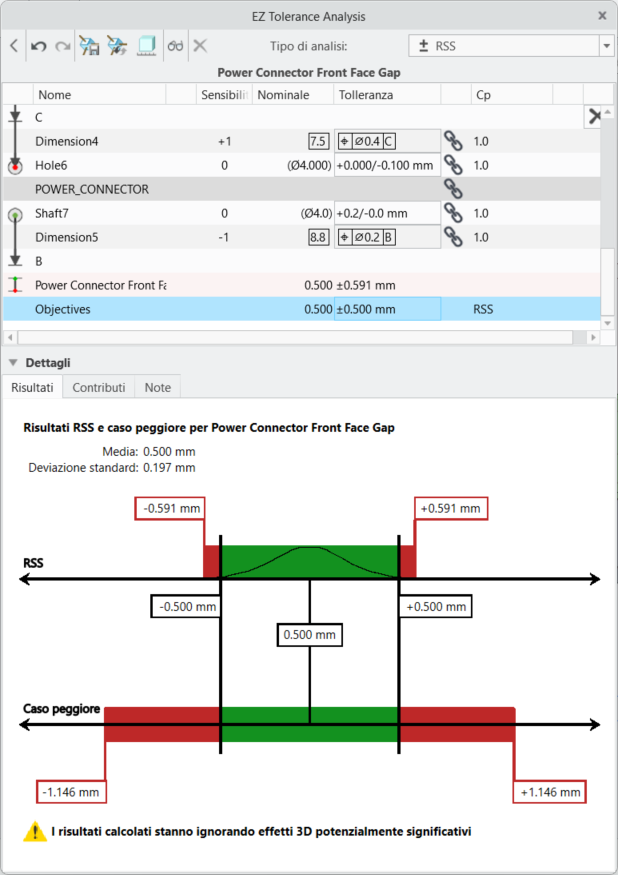

Il grafico dei risultati visualizza ora i risultati del caso peggiore insieme ai risultati di tipo RSS o Statistica (Statistical), consentendo di visualizzare entrambi gli insiemi di risultati contemporaneamente.
È possibile impostare il valore di default per le nuove catene nella finestra di dialogo Opzioni (Options) selezionando Includi caso peggiore con RSS e statistica (Include Worst Case with RSS and Statistical).
 | Lo stato di operazione riuscita o non riuscita per la catena è comunque basato sulla qualità di destinazione selezionata, di tipo RSS o Statistica (Statistical). Pertanto, se la catena supera la qualità di destinazione in base a RSS, ma i limiti del caso peggiore non rientrano nell'obiettivo, la catena mostra comunque uno stato di operazione riuscita. |
