Esempio: parametri definiti dall'utente
Nell'esempio riportato di seguito, il contenuto di un file di parametri definiti dall'utente nel formato XML viene visualizzato per il tipo di cella di lavoro MILL. Per ogni tipo di cella di lavoro definite un'etichetta <MfgSeqUDParamCollection Type="tipo di cella di lavoro" Name="nome di cella di lavoro" SubType="sottotipo di cella di lavoro"> distinta nel file XML dei parametri definiti dall'utente. Il tipo di cella di lavoro effettua distinzione tra lettere maiuscole e minuscole e deve essere uno dei seguenti tipi:
• MILL
• MILL-TURN
• LATHE
• WIRE EDM
Il sottotipo di cella di lavoro effettua distinzione tra lettere maiuscole e minuscole e deve essere uno dei seguenti tipi:
• MILLING
• DRILLING-MILL
• TURNING
• DRILLING-TURN
 |
• La specifica del nome e del sottotipo della cella di lavoro nel file XML è opzionale.
• Se specificate il valore dell'attributo SubType senza specificare il valore dell'attributo Name per una cella di lavoro in una definizione, tale definizione viene ignorata.
|
I seguenti tipi di dati sono supportati per i parametri definiti dall'utente:
• string
• integer
• double
L'applicabilità dei parametri definiti dall'utente viene determinata in base al seguente ordine di valutazione gerarchico:
1. Tipo, Nome, Sottotipo
2. Tipo, Nome
3. Tipo
Questo ordine viene applicato a tutte le definizioni valide all'interno della configurazione XML. Ogni livello nella gerarchia viene controllato in sequenza. Se viene trovata una corrispondenza a un livello superiore, i livelli inferiori non vengono valutati.
Di seguito sono riportati esempi di definizioni per l'applicabilità dei parametri definiti dall'utente in base all'ordine di valutazione gerarchico.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01" SubType="DRILLING-MILL">
Questa definizione si applica soltanto a tutte le feature di foratura create dalla scheda Fresatura (Mill) nella cella di lavoro MILLTURN01 del tipo MILL_TURN.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01" SubType="TURNING">
Questa definizione si applica soltanto a tutte le feature di tornitura create nella cella di lavoro MILLTURN01 del tipo MILL_TURN.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01">
Questa definizione si applica a tutte le feature di fresatura o tornitura create nella cella di lavoro MILLTURN01 del tipo MILL_TURN.
• <MfgSeqUDParamCollection Type="MILL_TURN">
Questa definizione si applica a tutte le feature di fresatura o tornitura create in qualsiasi cella di lavoro del tipo MILL_TURN.

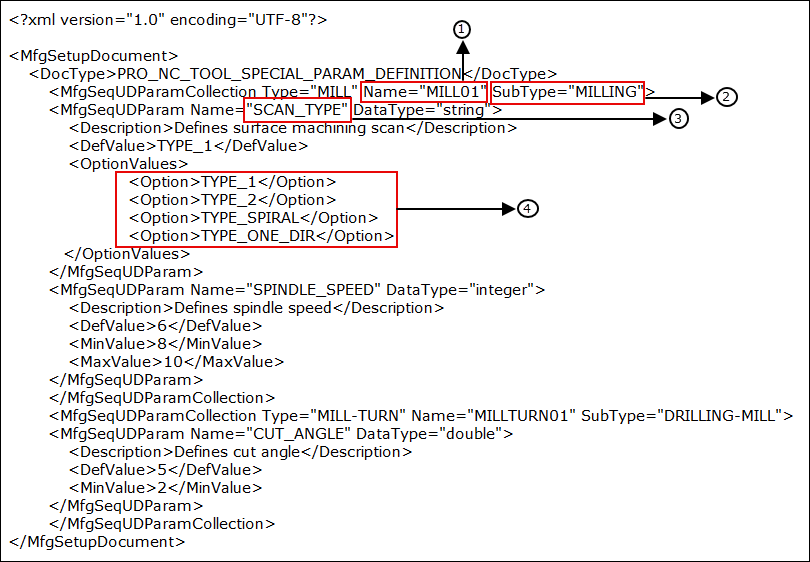

La seguente immagine mostra un esempio di contenuto del file XML dei parametri definiti dall'utente:
1. Nome della cella di lavoro
2. Sottotipo della cella di lavoro
3. Nome del parametro definito dall'utente
4. Valori del parametro definito dall'utente
1. Impostate l'opzione di configurazione mfg_custom_sequence_param_file in modo che punti al percorso relativo alla posizione dove è memorizzato il file XML dei parametri definiti dall'utente.
2. Aprite il modello di fabbricazione. Assicuratevi che l'operazione attiva faccia riferimento a una cella di lavoro.
3. Fate clic sulla scheda Parametri (Parameters) durante la definizione di una sequenza NC.
4. Nella scheda Parametri (Parameters) fate clic su
.
.Viene visualizzata la finestra di dialogo Parametri definiti dall'utente (User-Defined Parameters). I parametri definiti nel file XML dei parametri definiti dall'utente vengono analizzati e visualizzati nella finestra di dialogo.
Potete modificare un valore per ciascun parametro. Tuttavia, i valori specificati nella finestra di dialogo Parametri definiti dall'utente (User-Defined Parameters) in corrispondenza di ogni parametro devono essere conformi alle restrizioni imposte, se presenti, per il parametro in questione. Ad esempio, nel file dei parametri definiti dall'utente riportato in precedenza, al parametro SPINDLE_SPEED è possibile associare un valore minimo pari a 3000 e un valore massimo pari a 40000. Se immettete un valore inferiore a 3000 o superiore a 40000, Creo NC visualizza un messaggio di errore.
Se desiderate aggiungere o eliminare parametri, oppure modificare uno o più parametri esistenti, potete eseguire queste operazioni unicamente nel file di configurazione XML dei parametri definiti dall'utente. Dopo aver apportato le modifiche necessarie, salvate il file *.xml e riaprite il modello di fabbricazione per il quale avete modificato le definizioni dei parametri. Viene chiesto di confermare se intendete caricare le nuove definizioni o mantenere quelle esistenti. Fate clic su Sì (Yes) per caricare le nuove definizioni. Fate quindi clic su > nella scheda Fabbricazione (Manufacturing) e confermate l'intenzione di eseguire l'aggiornamento.
| | • Se aggiornate le sequenze esistenti per applicare le nuove definizioni dei parametri, i valori correnti dei parametri vengono sostituiti con i valori dei parametri di default. • Si consiglia di utilizzare il comando Aggiorna parametri definiti dall'utente (Update User-Defined Parameters) per associare le definizioni aggiornate ogni volta che ricaricate il file XML modificato durante il recupero del modello. |
Per ulteriori informazioni sull'aggiornamento dei parametri definiti dall'utente, vedere Aggiornamento dei parametri definiti dall'utente.
