Eseguire l'ottimizzazione topologica della progettazione generativa
L'ottimizzazione topologica valuta le singole iterazioni della progettazione generativa. L'obiettivo dell'ottimizzazione consiste nell'ottenere il miglior progetto possibile rispetto all'insieme definito di criteri e vincoli. Queste iterazioni generative vengono valutate localmente nel computer ottimizzando il layout del materiale all'interno dello spazio di progetto specificato, in base all'insieme di carichi e vincoli definiti per il sistema. Queste iterazioni ottimizzate per la topologia vengono gestite come geometria CAD per i progettisti. Il motore generativo valuta i diversi requisiti di fabbricazione, quali CNC, stampi, colate, forgiature e parti prodotte tramite additive manufacturing.
Quando lo studio di progettazione generativa è completamente definito, diventa disponibile l'opzione Ottimizza (Optimize). Fate clic su Ottimizza (Optimize) per eseguire l'ottimizzazione topologica nel modello. Per visualizzare i risultati dell'ottimizzazione nell'area grafica, fate clic su Visualizza risultato generativo (Display Generative Result) nella barra degli strumenti grafici. Se non selezionate Visualizza risultato generativo (Display Generative Result), i risultati non vengono visualizzati nell'area grafica, ma l'ottimizzazione prosegue in background.
Nell'area grafica, il colore del modello indica lo stato di ottimizzazione.
• Blu - L'ottimizzazione è in corso.
• Verde - L'ottimizzazione è completata e il risultato è pienamente convergente.
• Giallo - L'ottimizzazione è completata, ma il risultato non è stato convergente. Vengono visualizzate alcune avvertenze.
Nell'area grafica sono disponibili le seguenti statistiche:
• - Studio non completamente definito
• - Studio completamente definito
• - Calcolo dello studio in corso
• - Calcolo dello studio completato
• - Calcolo dello studio completato con problemi
• - Calcolo dello studio non riuscito
• - Criteri di progettazione attivi per lo studio
• - Materiale attivo per lo studio
• - Massa dell'iterazione
• - Dimensione degli elementi della mesh e numero di elementi nel modello
*
Spostate il puntatore sulle icone per visualizzare le descrizioni che indicano lo stato con informazioni importanti.
*
Per risolvere avvertenze ed errori relativi all'ottimizzazione, utilizzate Risoluzione problemi (Troubleshooter).

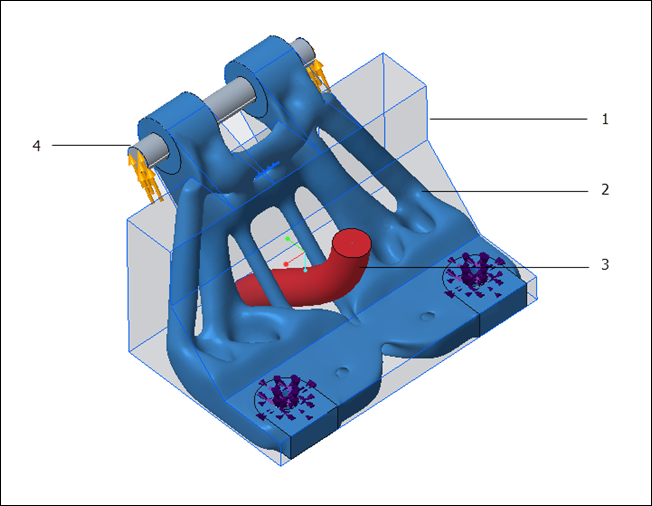

L'immagine seguente mostra un modello ottimizzato:
1. Geometria di partenza
2. Geometria preservata e modello ottimizzato
3. Geometria esclusa
4. Corpo non designato
Se modificate i parametri dello studio, ad esempio le forze, gli spazi di progetto, il metodo di fabbricazione attivo o la geometria del modello mentre l'ottimizzazione è in corso, questa viene interrotta. Fate clic su Ottimizza (Optimize) per riavviare l'ottimizzazione con nuovi parametri come input.
Se uscite dall'applicazione di progettazione generativa, l'ottimizzazione viene sospesa. Se uscite da Creo+ prima della convergenza dei risultati dell'ottimizzazione, l'avanzamento non viene salvato ed è necessario riavviare l'ottimizzazione.
Se uscite dall'applicazione di progettazione generativa senza creare una feature di progettazione generativa, l'ottimizzazione viene interrotta, ma tutti i calcoli e le rappresentazioni visive elaborati fino a quel punto vengono salvati. Quando riaprite l'applicazione, l'ottimizzazione viene sospesa.
*
È possibile far sì che Creo+ avvii automaticamente l'ottimizzazione non appena viene definito uno studio, impostando l'opzione di configurazione generative_auto_optimization su yes.
