Calcolo della quantità in distinta base per i terminatori
La quantità in distinta base per i terminatori viene calcolata per garantire un inventario e report accurati. La logica di calcolo è progettata per evitare il doppio conteggio e per riflettere l'utilizzo reale dei terminatori in complesse gerarchie di assiemi.
La quantità in distinta base per ciascun terminatore viene determinata nei modi seguenti:
• Sommando le occorrenze del terminatore nei connettori all'interno dell'assieme.
• Sottraendo quantità in distinta base di terminatori identici che referenziano lo stesso oggetto dati di cablaggio e che sono presenti nei livelli inferiori della gerarchia dell'assieme.
In questo modo si garantisce che vengano conteggiate solo le istanze univoche e che i riferimenti duplicati nei sottoassiemi non aumentino la distinta base.
Casi di utilizzo

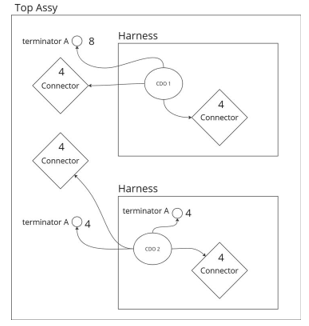

Assieme principale
• Scenario - L'assieme principale contiene più cablaggi preassemblati e connettori, ciascuno con terminatori.
• Calcolo - La distinta base per un terminatore corrisponde al numero totale di occorrenze in cui compare nei connettori, meno i terminatori identici nei cablaggi preassemblati di livello inferiore che referenziano lo stesso oggetto dati di cablaggio.
• Esempio:
Livello di assieme | Occorrenze nei connettori | Quantità in distinta base |
|---|---|---|
Assieme principale | 16 | 16 |
Cablaggio preassemblato 1 | 0 | 0 |
Cablaggio preassemblato 2 | 4 | 4 |

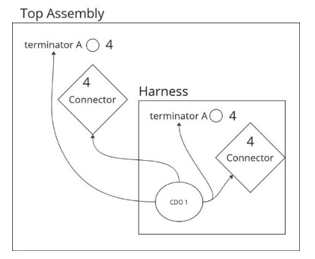

Calcolo delle informazioni sulle feature nella distinta base
• Scenario - Calcolo di un terminatore specifico nella distinta base.
• Calcolo - La distinta base delle informazioni sulle feature è la somma delle occorrenze nei connettori, meno i terminatori identici che referenziano lo stesso oggetto dati di cablaggio nei livelli inferiori.
• Esempio:
Posizione | Distinta base delle informazioni sulle feature |
|---|---|
Terminatore A dell'assieme principale | 4 |
Terminatore A del cablaggio preassemblato 1 | 4 |
Distinta base dell'assieme principale | 8 |
Distinta base del cablaggio preassemblato | 4 |

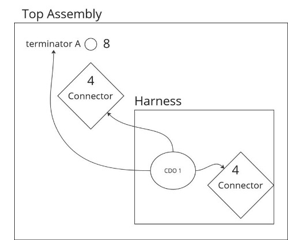

Calcolo nella distinta base dall'alto verso il basso
• Scenario - Nessun terminatore identico nei livelli inferiori referenzia lo stesso oggetto dati di cablaggio.
• Calcolo - La quantità in distinta base viene calcolata dall'assieme principale fino ai livelli inferiori, garantendo che ogni singola variante venga conteggiata una sola volta.

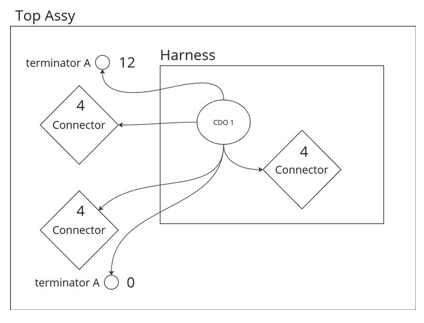

Più terminatori identici allo stesso livello
• Scenario - Più terminatori identici referenziano lo stesso oggetto dati di cablaggio allo stesso livello di assieme.
• Calcolo - Soltanto la prima variante viene conteggiata rispetto alla distinta base. I terminatori identici successivi allo stesso livello mostrano una quantità in distinta base pari a zero.
• Esempio:
Livello di assieme | Occorrenze nei connettori | Quantità in distinta base |
|---|---|---|
Assieme principale | 12 | 12 |
Cablaggio preassemblato | 4 | 0 |
Seconda variante | 0 | 0 |
Scenari che determinano l'azzeramento della quantità in distinta base
• Se un terminatore viene posizionato in un sottoassieme o in un sottocablaggio preassemblato nella stessa gerarchia dell'oggetto dati di cablaggio, ma non nello stesso assieme, la quantità in distinta base è pari a zero.
• Se un terminatore referenzia un oggetto dati di cablaggio in un assieme di cablaggio preassemblato e il connettore è esterno in un assieme di livello superiore, la quantità in distinta base è pari a zero.
Esportazione della distinta base in modalità mista
• Scenario - Esportazione di una distinta base in modalità mista.
• Comportamento - Le feature di terminatore non vengono visualizzate nell'elenco degli elementi nella parte inferiore. Si tratta di un comportamento previsto.
