Conversione di parti di cablaggio preassemblato in assiemi

Cabling > Conversione di parti di cablaggio preassemblato in assiemi

A partire da Creo 12, le parti di cablaggio preassemblato legacy devono essere convertite in assiemi per poter utilizzare le nuove funzionalità di cablaggio. Questa sezione descrive il processo, gli strumenti e alcune considerazioni relative alla conversione di parti di cablaggio preassemblato in assiemi.

Gli utenti possono continuare a utilizzare i dati legacy, ma non potranno beneficiare delle nuove funzionalità, a meno che non convertano le parti di cablaggio preassemblato in assiemi.

Per convertire una parte di cablaggio preassemblato in un assieme, attenetevi alla procedura descritta di seguito.

1. Nell'albero del cablaggio selezionate la parte di cablaggio preassemblato da convertire, fate clic con il pulsante destro del mouse e selezionate

Converti in assieme (Convert to Assembly). Viene visualizzata la finestra di dialogo Conversione cablaggio preassemblato in assieme (Harness Conversion to Assembly).

La parte di cablaggio preassemblato deve essere nella rappresentazione principale e far parte di un modello attivo.

◦ La finestra di dialogo Conversione cablaggio in assieme (Harness Conversion to Assembly) consente di effettuare le seguenti operazioni:

▪ Gestire i conflitti di nomi e garantire che i nomi dei modelli rispettino le convenzioni standard durante la conversione tra nomi di feature e nomi di modello.

▪ Incorporare i dati logici e di designazione in un nuovo modello di dati di cablaggio creato.

▪ Convertire tutte le bobine esistenti in elementi ausiliari e ristrutturarli nel nuovo assieme di cablaggio preassemblato.

▪ Convertire le feature cosmetiche in elementi ausiliari.

▪ Ristrutturare i giunti nel nuovo assieme di cablaggio preassemblato.

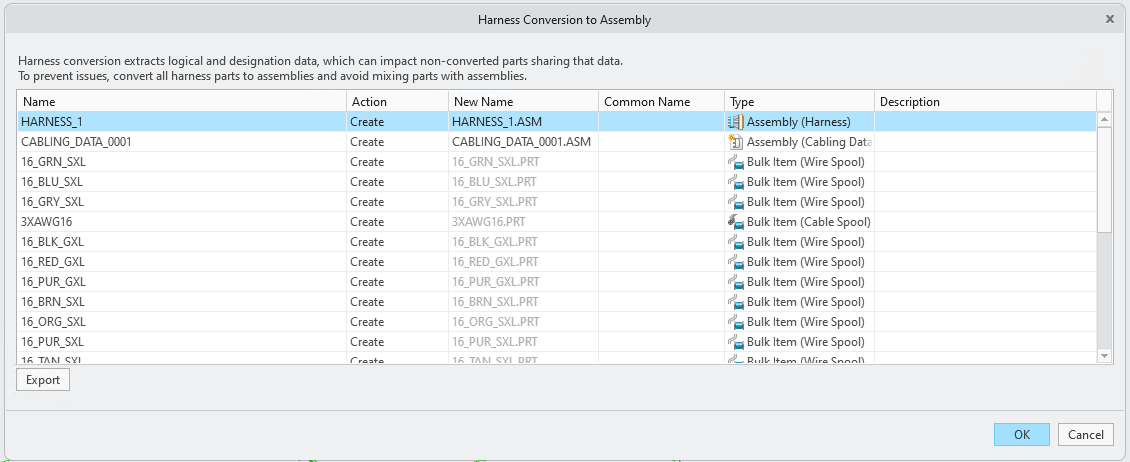

◦ La finestra di dialogo Conversione cablaggio preassemblato in assieme (Harness Conversion to Assembly) visualizza le seguenti informazioni sotto forma di tabella:

▪ Nome (Name) - Elenca i nomi originali dei componenti prima della conversione

▪ Azione (Action) - Specifica l'azione eseguita sul componente:

▪ Riutilizza (Reuse) - Utilizza gli elementi di libreria esistenti.

▪ Sovrascrivi (Overwrite) - Sostituisce gli elementi esistenti con nuovi parametri.

▪ Crea (Create) - Crea nuovi componenti.

▪ Ristruttura (Restructure) - Integra i giunti e i componenti personalizzati esistenti nell'assieme di cablaggio preassemblato.

▪ Sfoglia (Browse) - Consente di cercare un altro componente da utilizzare.

▪ Rinomina (Rename) - Rinomina le varianti di family table.

Quando viene rilevato un conflitto tra i parametri dell'elemento di cablaggio, fate clic con il pulsante destro del mouse sull'elemento di cablaggio nella tabella e selezionate

Mostra conflitti di parametri (Show Parameters Conflicts) per visualizzare i parametri discrepanti. Nella vista dei conflitti vengono visualizzati soltanto i parametri non corrispondenti. Per semplificare il confronto, i parametri corrispondenti sono nascosti.

▪ Nuovo nome (New Name) - Elenca i nuovi nomi assegnati all'assieme e agli elementi ausiliari dopo la conversione. Le estensioni file .PRT e .ASM indicano i tipi di file.

▪ Nome comune (Common Name) - Nome descrittivo diverso dal nome file effettivo. Questo speciale parametro supporta una denominazione più descrittiva e flessibile per le parti e gli assiemi, soprattutto quando i nomi file sono vincolati da limiti di caratteri. Questa colonna è modificabile e può anche essere lasciata vuota.

▪ Tipo (Type) - Descrive il tipo di assieme convertito e gli elementi ausiliari.

▪ Descrizione (Description) - Visualizza errori e avvertenze dell'elemento.

Fate clic su Esporta (Export) per esportare tutti gli errori e le avvertenze in un file CSV. Fate clic su OK per completare la conversione del cablaggio preassemblato in assieme oppure su Annulla (Cancel) per chiudere la finestra di dialogo della conversione.

2. La modalità di verifica della conversione è il passo finale del processo di conversione. Fornisce un ambiente di cablaggio completamente funzionale in cui gli utenti possono esaminare e risolvere i problemi introdotti durante la conversione, senza dover confermare le modifiche. Errori e avvertenze vengono visualizzati nel Centro notifiche (Notification Center), che funge da strumento principale per la risoluzione dei problemi. I problemi risolti vengono rimossi automaticamente dall'elenco. In questa fase, gli utenti possono finalizzare la conversione o annullarla per ripristinare lo stato originale del modello. Al termine della revisione, fate clic su

Fine (Done) per convertire la parte di cablaggio preassemblato in un assieme di cablaggio preassemblato oppure su

Annulla (Cancel) per ripristinare lo stato precedente alla conversione.

Dopo la conversione

Dopo aver completato il processo di conversione del cablaggio preassemblato, è consigliabile eseguire alcune operazioni manuali e automatizzate per garantire un ambiente di progettazione pulito, funzionale e aggiornato. Questi passi consentono di finalizzare la transizione dai dati di cablaggio legacy alla nuova struttura dell'assieme di cablaggio preassemblato.

1. Aggiornare disegni e modelli di fabbricazione

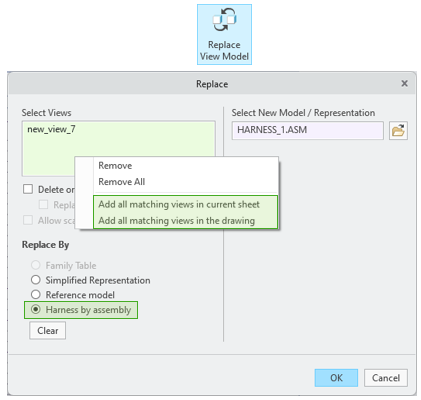

◦ Disegni - Le viste di disegno che referenziano la parte di cablaggio preassemblato originale devono essere aggiornate manualmente. Utilizzate lo strumento Sostituisci modello vista (Replace View Model) con la nuova opzione Sostituisci cablaggio preassemblato con assieme (Harness by assembly) per sostituire la parte precedente con il nuovo assieme di cablaggio preassemblato.

Per semplificare gli aggiornamenti in più viste, eseguite queste operazioni:

▪ Utilizzate Aggiungi tutte le viste corrispondenti nel foglio corrente (Add all matching views in current sheet)

▪ Utilizzate Aggiungi tutte le viste corrispondenti nel disegno (Add all matching views in the drawing)

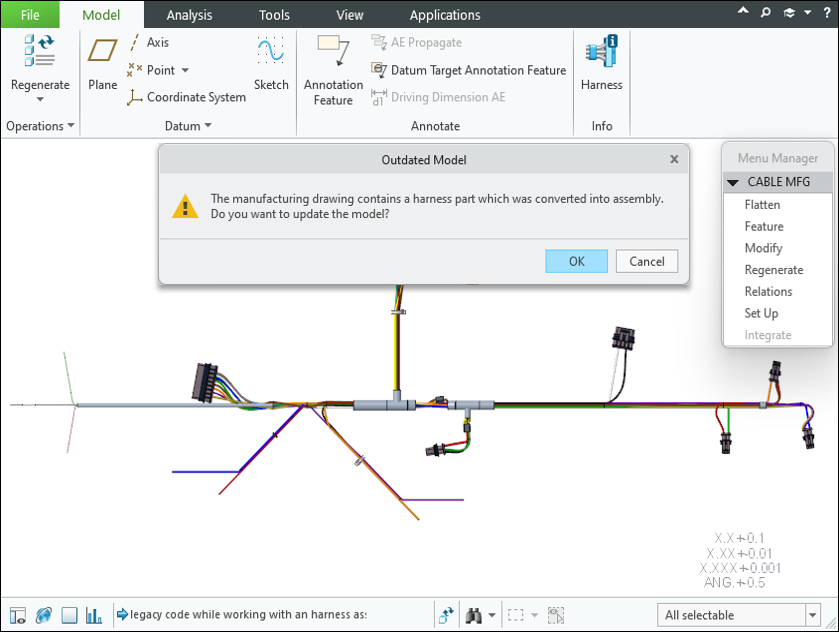

◦ Modelli di fabbricazione - I cablaggi preassemblati spianati utilizzati nella fabbricazione vengono aggiornati automaticamente al momento del recupero.

2. Pulire i dati di cablaggio legacy - Dopo la conversione, i dati di cablaggio legacy incorporati in vari componenti possono essere rimossi in modo sicuro. Questo processo è essenziale per evitare problemi a valle e garantire che l'assieme del cablaggio preassemblato sia completamente allineato al nuovo modello di dati.

Utilizzate lo strumento Rimuovi dati legacy (Remove Legacy Data) dal menu di overflow di Dati cablaggio e componenti (Cabling Data & Components) per rimuovere i dati di cablaggio obsoleti dall'assieme di cablaggio preassemblato dopo la conversione.

Dopo la conversione, le bobine e i terminatori legacy rimangono nel modello. Se non sono più necessari, eliminateli manualmente.

L'operazione non può essere annullata. Per evitare la perdita di dati logici o di designazione, convertite tutti i cablaggi preassemblati nell'assieme principale prima di continuare.

3. Relazioni tra cablaggio preassemblato originale e cablaggio preassemblato convertito - Durante la conversione vengono create relazioni generate dal sistema tra la parte di cablaggio preassemblato originale e il nuovo assieme di cablaggio preassemblato. Viene creato un nuovo assieme di cablaggio preassemblato con un sottotipo univoco. La parte di cablaggio preassemblato originale viene mantenuta con un nuovo numero di revisione.

Per tenere traccia della conversione, sono stati aggiunti i seguenti parametri di sistema:

◦ Sul nuovo assieme: PTC_CONVERTED_TO_HARNESS = <Original Harness Part Name>, con il parametro booleano aggiuntivo CONVERTED_FROM_HARNESS = YES/NO

◦ Sulla parte originale, la nuova relazione creata si collega al nuovo assieme: CONVERTED_TO_HARNESS = CONVERTED_FROM_HARNESS
