Rifilare un limite di strato in base al contorno
1. Selezionate uno strato da rifilare.
2. Fate clic su >
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply). Il limite dell'oggetto in laminato viene evidenziato nell'area grafica.
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply). Il limite dell'oggetto in laminato viene evidenziato nell'area grafica.3. In Metodo (Method), selezionate
Per contorno (By Contour), se l'opzione non è selezionata per default.
Per contorno (By Contour), se l'opzione non è selezionata per default.4. Nel raccoglitore Catene limite (Boundary chains) selezionate le catene per definire un limite rifilato dello strato. Potete definire il limite selezionando un singolo loop chiuso, un loop esterno e uno o più loop interni, più loop singoli oppure più curve, spigoli o loop intersecanti. Assicuratevi che ogni loop intersechi il limite dello strato.
5. Per invertire la selezione, utilizzate Inverti lato (Flip Side). L'area evidenziata definisce un nuovo limite per lo strato.
6. Fate clic su
OK.
OK.Esempi - Rifilare in base al contorno
Di seguito sono riportati alcuni esempi di rifili validi:

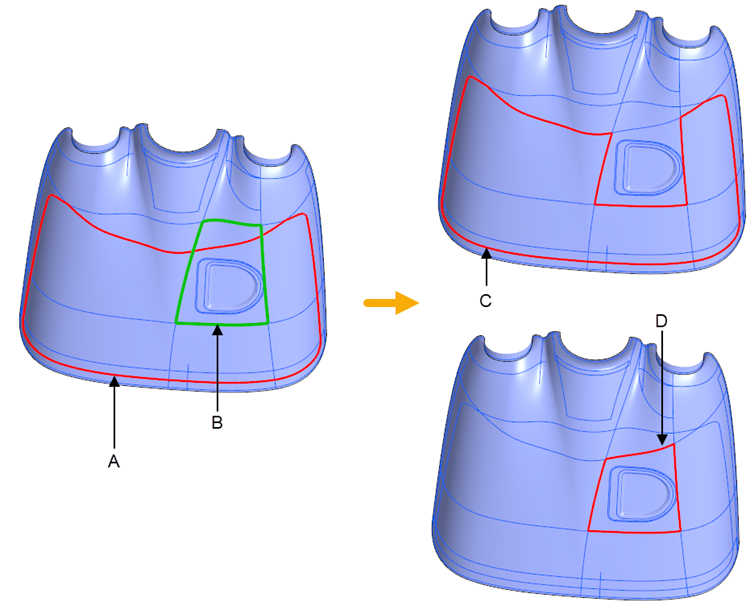

• Il contorno di rifilo è una catena chiusa che interseca il limite dello strato.
◦ A - Limite dello strato originale
◦ B - Contorno del rifilo
◦ C - Nuovo limite di strato senza applicare l'opzione Inverti lato (Flip Side)
◦ C - Nuovo limite di strato dopo aver applicato l'opzione Inverti lato (Flip Side)

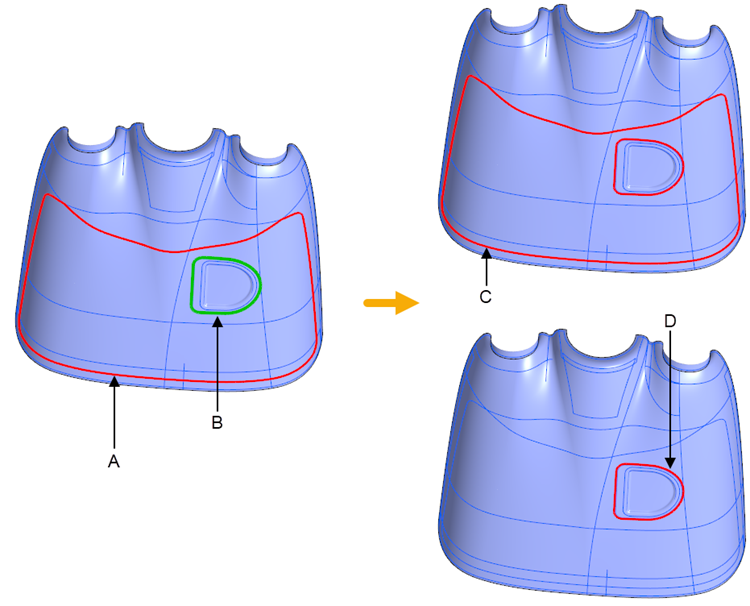

• Il contorno di rifilo è compreso tra il loop esterno e quello interno del limite di strato.
