Modernisierter 3D-Ziehgriff
Creo+
Benutzeroberflächen-Position:
Beschreibung

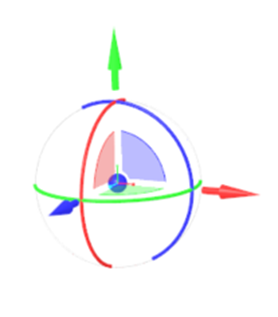

Der 3D-Ziehgriff wurde neu gestaltet, um die Übersichtlichkeit und Auswahlgenauigkeit beim Bearbeiten von Geometrie zu verbessern. Das aktualisierte Design ermöglicht eine genauere Auswahl von Komponenten und Geometrie, indem versehentliche Auswahlvorgänge reduziert werden, die Präzision verbessert wird und der Workflow-Fokus beibehalten wird.
Zu den Verbesserungen gehören folgende:
• Der neu gestaltete Ziehgriff stellt die Pfeile, planaren Griffe und Rotationsbögen klarer und deutlicher dar.
• Das verbesserte Pfeildesign und der größere Abstand zwischen den planaren Flächen verbessern die Auswählbarkeit.
• Sensitivitätszonen, die an der neuen Geometrie des 3D-Ziehgriffs ausgerichtet sind, ermöglichen eine genauere Auswahl.
Beim vorherigen Design war es schwierig, das gewünschte Element des 3D-Ziehgriffs zuverlässig auszuwählen, da die Pfeile und planaren Griffe schwer zu unterscheiden waren und überlappende Interaktionszonen aufwiesen.
Vorteile
Optimiert die Workflows, da eine schnellere und intuitivere Geometriebearbeitung möglich ist.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | In einigen Workflows wird möglicherweise weiterhin der Legacy-Ziehgriff verwendet, z.B. im Workflow "Skalieren" (Scale) unter "Freistil" (Freestyle), im Workflow "Spiralförmiges Volumen-Zug-KE" (Volume Helical Sweep) und im Workflow "Position editieren" (Edit Position) in Baugruppen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
