Verbesserte Optionen im Zusammenhang mit Dicke beim Konvertieren
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > , oder wählen Sie einen Körper aus, klicken Sie mit der rechten Maustaste, und wählen Sie In Blech konvertieren (Convert to Sheet Metal) aus.
Videos
Beschreibung

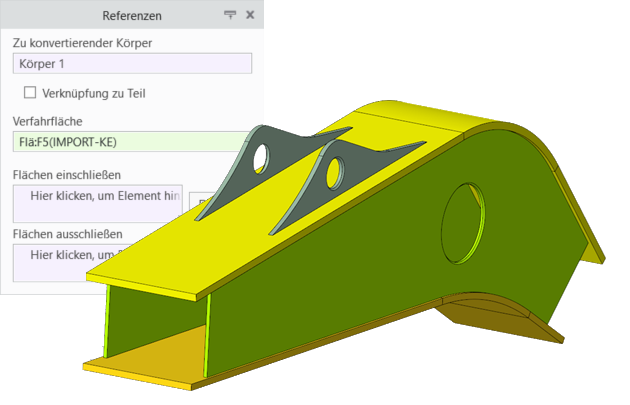

Wenn Sie einen Volumenkörper in einen Blechkörper konvertieren, haben Sie jetzt die Möglichkeit, den Blechkörper mit dem Blechteil zu verknüpfen. Wenn der Parameter für die Teiledicke nicht vorhanden ist, z.B. Beim Konvertieren des ersten Körpers, werden die Parameter für die Körper- und die Teiledicke auf denselben Wert festgelegt.

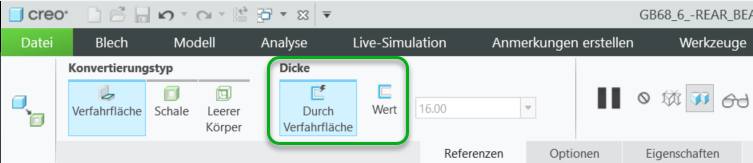

Bei Verwendung der Option Verfahrfläche (Driving Surface) sind neue Dickenoptionen verfügbar.
• Wert – Folgende Optionen sind verfügbar:
◦ Benutzerdefinierter Wert – Wenn der Körper nicht mit dem Teil verknüpft ist, können Sie einen neuen Dickenwert eingeben.
◦ Wert der Teiledicke – Wenn der Körper mit dem Teil verknüpft ist.
◦ Gemessener Wert der ursprünglichen Geometrie zum Zeitpunkt der Erzeugung (keine automatischen Aktualisierungen).
• Nach Verfahrfläche – Parametrisch gesteuerte Körperdicke, die von der ursprünglichen Volumengeometrie abgeleitet und während der Regenerierung automatisch aktualisiert wird.
Vorteile
Verbesserte Unterstützung der Top-Down-Konstruktion von Blechteilen und -baugruppen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
