Verbesserungen beim Schritt "HGZ-Hinterschnittbearbeitung"

Neue Funktionen: Creo+ > Dezember 2025 > Funktionen und Verbesserungen > Fertigung > Verbesserungen beim Schritt "HGZ-Hinterschnittbearbeitung"

Creo+

Benutzeroberflächen-Position:

• Erweiterter Scheibenfräser

a. Klicken Sie in der Gruppe Schnellfräsen (High Speed Milling) auf Fräsen (Mill) >

HGZ-Hinterschnittbearbeitung (HSM Undercut Machining).

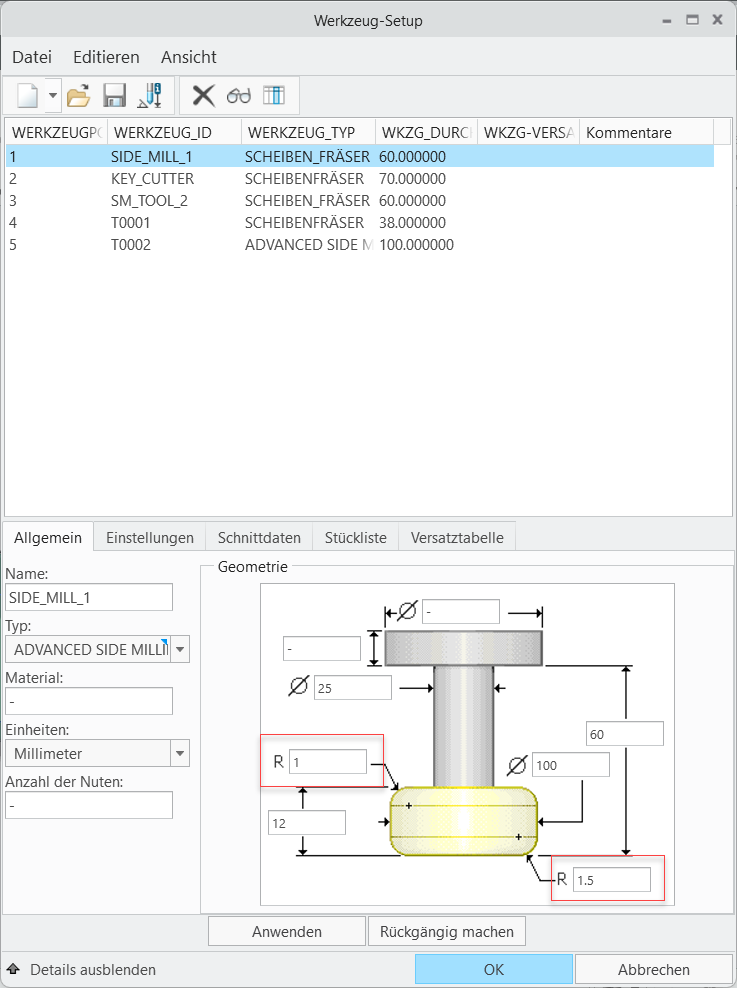

b. Klicken Sie auf

Werkzeug-Manager (Tool Manager), oder wählen Sie

Werkzeuge editieren (Edit Tools) aus der Liste Werkzeug (Tool) aus, um das Dialogfenster Werkzeug-Setup (Tools Setup) zu öffnen.

• Parameter KREIS_INTERPOLATION

a. Klicken Sie in der Gruppe Schnellfräsen (High Speed Milling) auf Fräsen (Mill) >

HGZ-Hinterschnittbearbeitung (HSM Undercut Machining).

b. Klicken Sie auf die Registerkarte Parameter (Parameters).

Videos

Sehen Sie sich das Video im Learning Connector an.

Beschreibung

Der Schritt "HGZ-Hinterschnittbearbeitung" (HSM Undercut Machining) wurde verbessert und unterstützt jetzt den erweiterten Scheibenfräser. Sie können jetzt separate Radien für die obere und untere Ecke dieses Werkzeugs definieren, um Hinterschnittbereiche zu bearbeiten, die von der Position der Spindel aus nicht direkt sichtbar sind.

Darüber hinaus wird außerdem der Parameter KREIS_INTERPOLATION für den Schritt "HGZ-Hinterschnittbearbeitung" (HSM Undercut Machining) unterstützt. Dieser Parameter definiert, in welchem Format die Werkzeugbewegung entlang eines Bogens oder Kreises in der CL-Datei ausgegeben werden soll.

Vorteile

Diese Verbesserungen bieten die folgenden Vorteile:

• Unterstützung für separate Werkzeugradien für die obere und die untere Ecke von Hinterschnittbereichen

• Verbesserte Bearbeitungseffizienz

• Einheitliches Benutzererlebnis wie in den Creo NC-Workflows

Weitere Informationen

Tipps:	Keine.
Einschränkungen:	Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?	Nein.
Konfigurationsoption für diese Funktionalität:	Keine.
