Neue Option zum Überspringen von CL-Zeilen, die nicht zur Werkzeugweg-Bewegung gehören
Creo+
Benutzeroberflächen-Position:

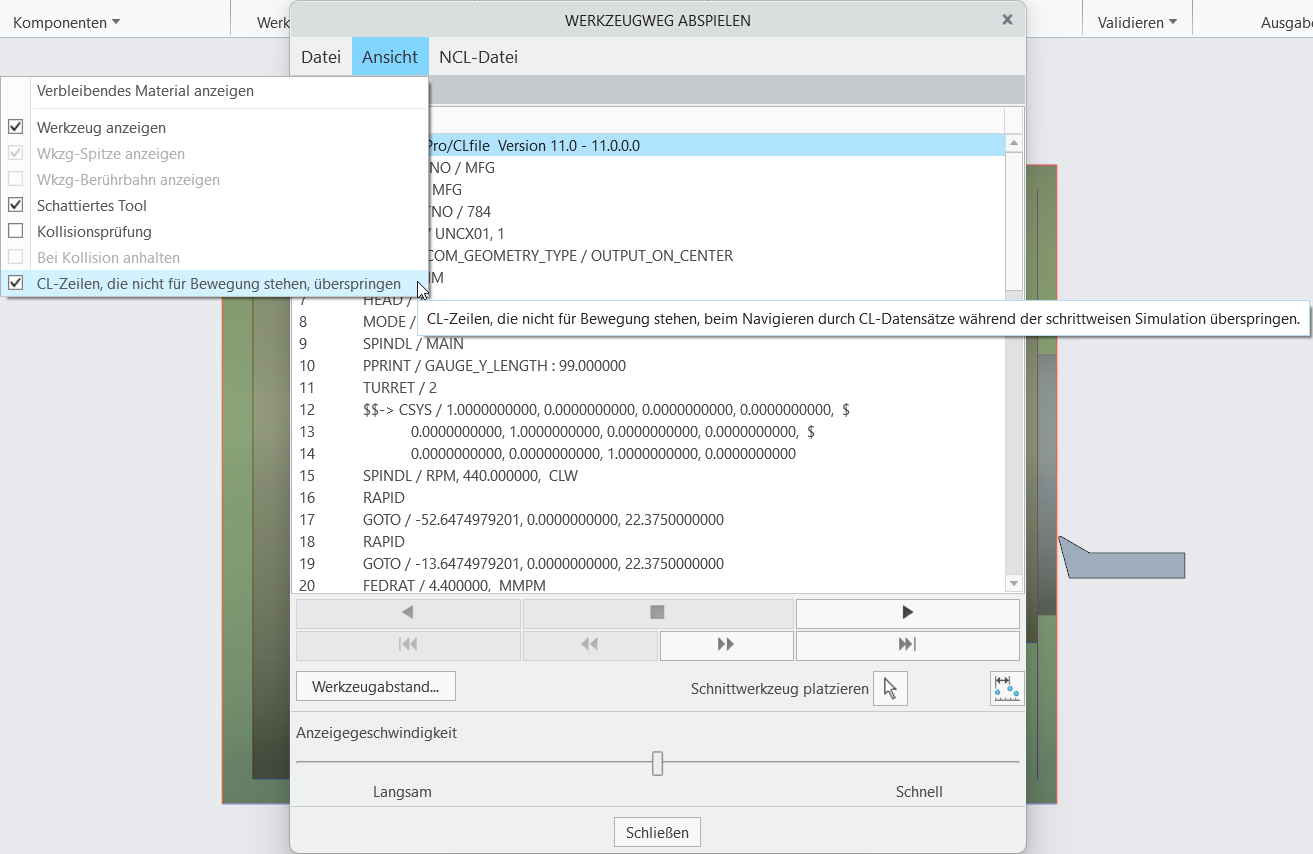

1. Klicken Sie im Modul "Fertigung" auf die Registerkarte der Folge, die Sie erzeugen.
Das Dialogfenster WERKZEUGWEG ABSPIELEN (PLAY PATH) wird angezeigt.
2. Klicken Sie auf Ansicht (View).
Videos
Beschreibung
Bisher konnten CL-Zeilen, die nicht zur Werkzeugweg-Bewegung gehören, beim Navigieren durch die CL-Datensätze nicht übersprungen werden. Jetzt ist es möglich die CL-Zeilen, die nicht zur Werkzeugweg-Bewegung gehören, bei Verwendung des CL-Players zu überspringen. Sie können diese CL-Zeilen überspringen, wenn Sie während der schrittweisen Simulation der Werkzeugbewegung zum vorherigen oder zum nächsten CL-Datensatz navigieren.
Vorteile
Diese benutzerfreundliche Verbesserung bietet zusätzliche Flexibilität beim Navigieren in CL-Datensätzen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Die CL-Datensätze, die erzeugt werden, wenn Sie CL-Befehle mit CL-Befehl (CL Command) auf der Registerkarte Werkzeugbewegungen (Tool Motions) einfügen, werden nicht übersprungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
