Verbesserungen beim HGZ-Schruppen und HGZ-Restschruppen
Creo+
Benutzeroberflächen-Position:
1. Klicken Sie im Modul "Fertigung" auf eine der folgenden Optionen:
◦ > >
HGZ-Schruppen (HSM Rough)
HGZ-Schruppen (HSM Rough)◦ > >
HGZ-Restschruppen (HSM Rest Rough)
HGZ-Restschruppen (HSM Rest Rough)2. Klicken Sie auf die Registerkarte Parameter (Parameters), und legen Sie den Wert des Parameters GEGENLAUF_SCHNITT_VORSCHUB, GEGENLAUF_SCHRITTWEITE oder STARTPUNKT-VERSCHIEBUNGSPROZENT fest.
Videos
Beschreibung
In HGZ-Schruppen- und HGZ-Restschruppen-Folgen können Sie die folgenden neuen Parameter für die 3-Achsen- oder 3 + 2-Achsen-Bearbeitung verwenden:

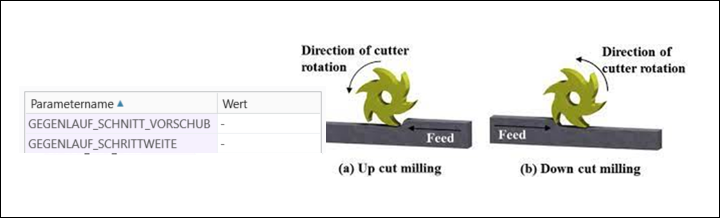

• GEGENLAUF_SCHNITT_VORSCHUB und GEGENLAUF_SCHRITTWEITE – Diese Parameter sind für den Verfahrwegtyp KONSTANTE_LAST mit dem Schnitttyp GEGENLAUF oder ZICK_ZACK anwendbar. Verwenden Sie diese Parameter, um weniger aggressive Werte für Schnittvorschub und Schrittweiten für die Gegenlaufbahnen anstelle der für SCHRITTWEITE und SCHNITT_VORSCHUB festgelegten Werte zu definieren.

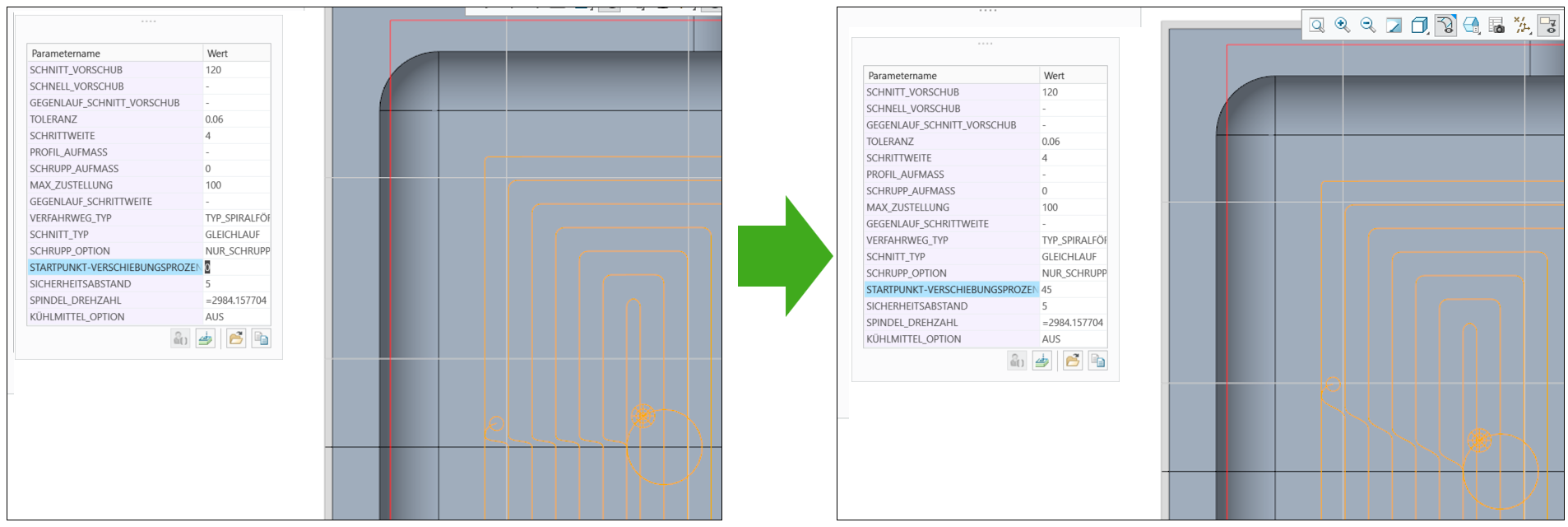

• STARTPUNKT-VERSCHIEBUNGSPROZENT – Dieser Parameter ist für den Verfahrwegtyp TYP_SPIRALFÖRMIG anwendbar. Damit wird den Startpunkt der nächsten Bahn um den angegebenen Prozentsatz der Schrittweite verschoben.
Vorteile
• Die Parameter GEGENLAUF_SCHNITT_VORSCHUB und GEGENLAUF_SCHRITTWEITE bieten die folgenden Vorteile:
◦ Bessere Kontrolle des Vorschubs für Gegenlaufbahnen
◦ Weniger Vibrationsmarken und verbesserte Lebensdauer des Werkzeugs
• Der Parameter STARTPUNKT-VERSCHIEBUNGSPROZENT bietet die folgenden Vorteile:
◦ Glatterer Eintritt in die nächste Bahn
◦ Weniger Schnittlast für das Werkzeug
• Steht in Einklang mit den Creo NC Workflows
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
