Annähern von runden Kanten in HGZ-Folgen für automatisches Entgraten wird unterstützt
Creo+
Benutzeroberflächen-Position:
1. Klicken Sie im Modul "Fertigung" auf > >
Automatisches Entgraten (Auto Deburring).
Automatisches Entgraten (Auto Deburring).2. Klicken Sie auf die Registerkarte Parameter (Parameters), und legen Sie den Wert des Parameters KANTEN_FORM auf GERUNDET fest.
Videos
Beschreibung

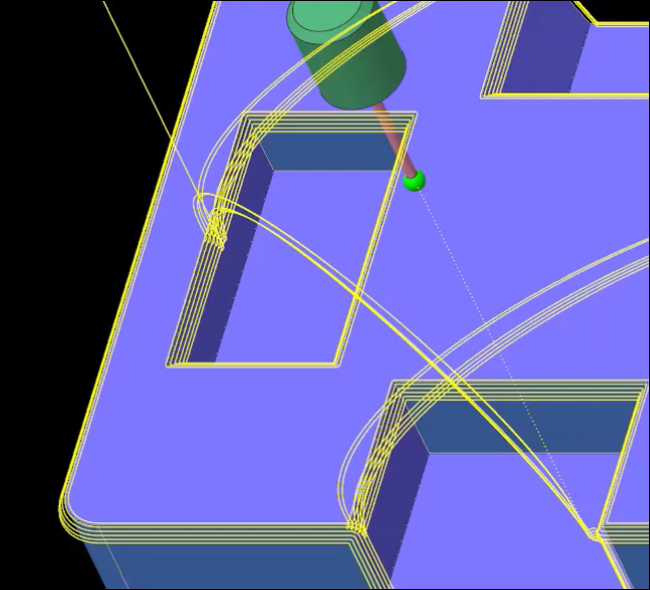

Diese Verbesserung ermöglicht es, den neuen Parameter KANTEN_FORM zu verwenden, für den die Optionen FASE (Standardeinstellung) und GERUNDET in der HSM-Folge für automatisches Entgraten festgelegt werden können. Bei Festlegung auf GERUNDET nähert sich der Werkzeugweg der runden Form oder einer Verrundung an den scharfen Kanten in einer Folge an.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Möglichkeit, beim Entgraten runde Kanten zu erzeugen
• Mehr Flexibilität bei der Vorbereitung eines Teils auf das Entgraten
• Steht in Einklang mit den Creo NC Workflows
Weitere Informationen
Tipps: | Sie müssen außerdem den Parameter ANZAHL_SCHNITTE auf einen Wert größer als 1 festlegen, wenn Sie die scharfen Kanten zu einer Fase oder Rundung entgraten. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
