Neue Diagnose für überlappende Geometrie in Abwicklungszuständen in ModelCHECK
Creo+
Benutzeroberflächen-Position: Nicht zutreffend
Videos
Beschreibung
Diese Verbesserung führt neue Prüfungen ein, die auf überlappende Blechkörper und Konstruktionsverstöße durchgeführt werden.

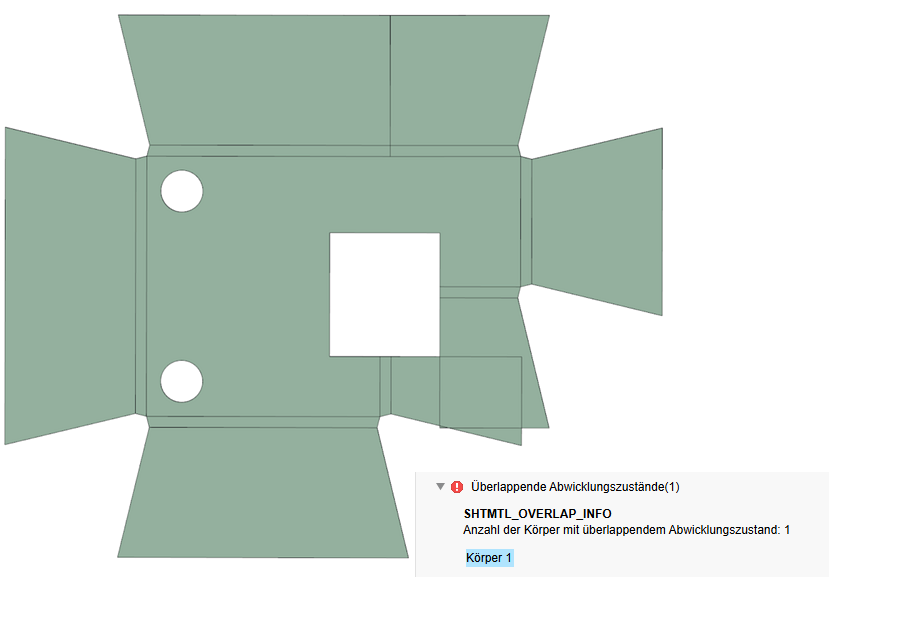

• SHTMTL_OVERLAP_INFO-Prüfung – Prüft, ob ein Blechkörper im Abwicklungszustand überlappende Geometrie aufweist. Außerdem wird der betroffene Körper im Arbeitsfenster hervorgehoben.

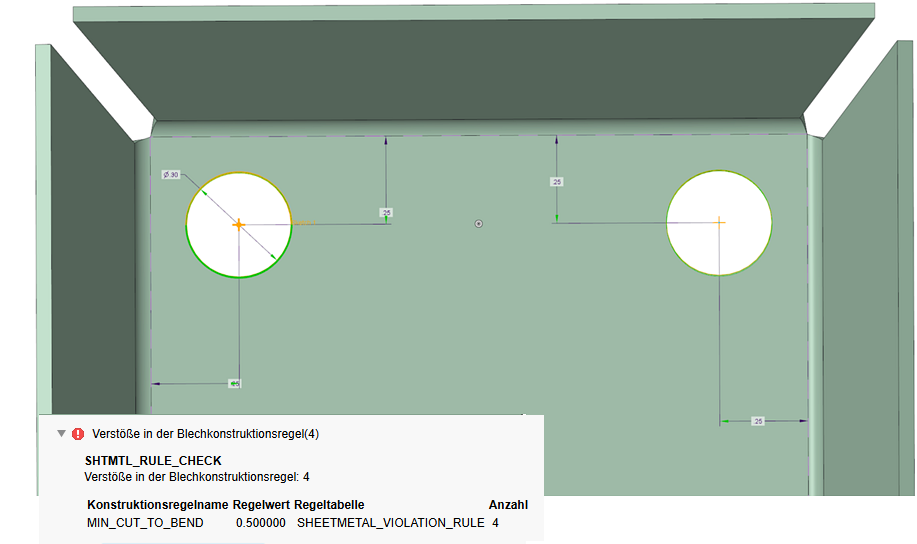

• SHTMTL_RULE_CHECK-Prüfung – Meldet alle Verstöße gegen die Konstruktionsregeln für die Blechkonstruktion. Die Prüfung verfügt über eine Option, mit der der Verstoß im Arbeitsfenster mit der richtigen Bemaßung hervorgehoben wird.
Vorteile
Diese Prüfungen erweitern die Funktionalität vorhandener Blechprüfungen, um Multikörper-Blech-KEs zu unterstützen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Diese Prüfungen sind nur im Teilemodus anwendbar. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine |
