Einführung neuer ModelCHECK Prüfungen
Creo+

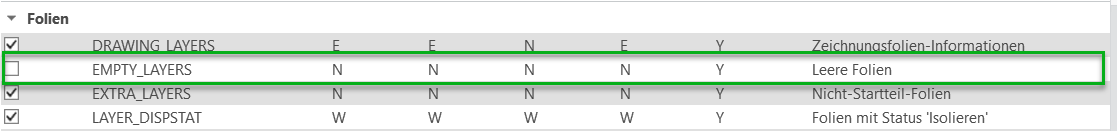

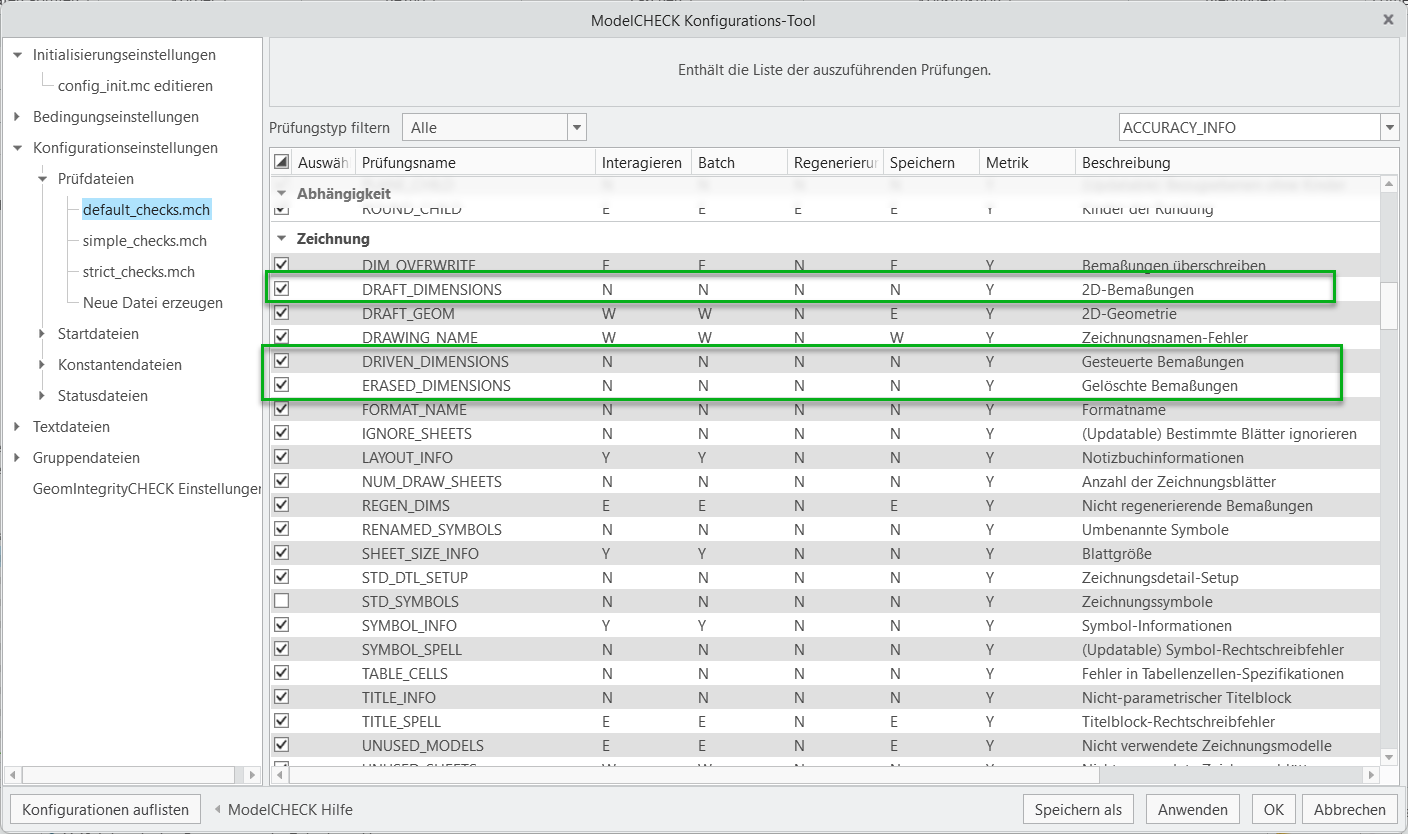

Benutzeroberflächen-Position: Diese Prüfungen können in ModelCHECK aktiviert und so konfiguriert werden, dass sie als Fehler oder Warnungen gemeldet werden.
Videos
Beschreibung
ModelCHECK enthält jetzt neue Prüfungen für Zeichnungen und die Modellierung, um die Validierung von Bemaßungen und die Validierung der Folienverwendung zu verbessern.
Mit dieser Verbesserung werden die folgenden neuen Prüfungen eingeführt:
• Zeichnungsprüfungen
◦ DRIVEN_DIMENSIONS – Meldet gesteuerte Bemaßungen in der Zeichnung.
◦ DRAFT_DIMENSIONS – Meldet 2D-Bemaßungen in der Zeichnung.
◦ ERASED_DIMENSIONS – Meldet gelöschte Bemaßungen in der Zeichnung.

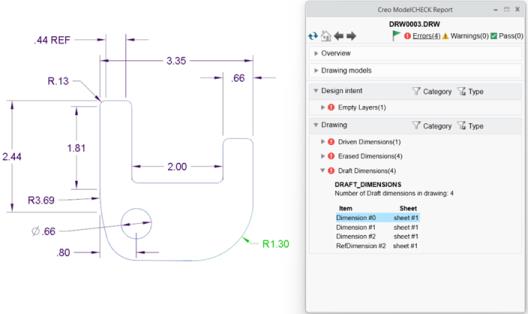

Bei jeder neuen Zeichnungsprüfung werden die entsprechenden Bemaßungen in der Zeichnung hervorgehoben.
• Modellierungsprüfung

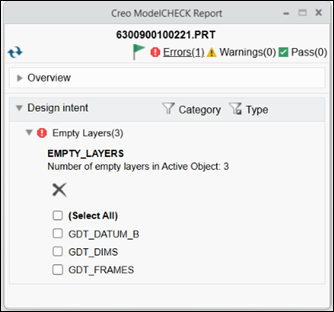

◦ EMPTY_LAYERS – Listet leere Folien ohne Folienregeln auf. Sie können leere Folien auch aus dem ModelCHECK Bericht löschen.
Vorteile
• Die Zeichnungsprüfungen stellen sicher, dass die Zeichnungsdaten korrekt sind und vom Modell gesteuert werden. Dadurch wird die Genauigkeit der Konstruktion gewährleistet, und es wird dafür gesorgt, dass sie für nachgeschaltete Verbraucher ordnungsgemäß dargestellt wird.
• Die Verbesserung für Folien erleichtert die Erzeugung sauberer Modelle, da sie das Identifizieren und das Entfernen nicht verwendeter Folien verbessert.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine |
