Unterstützung der Platzierungstypen "Auf Element" und "Senkrecht zu Element" für Symbole
Creo+

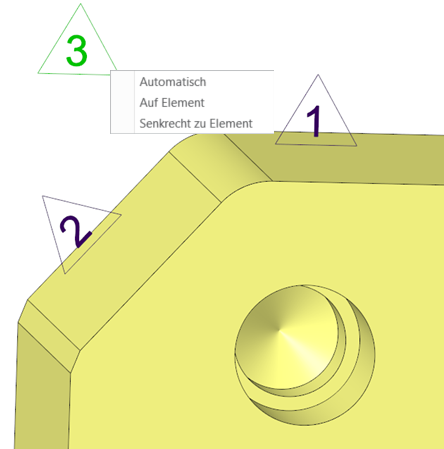

Benutzeroberflächen-Position: Wählen Sie ein Symbol in der MBD aus, und klicken Sie mit der rechten Maustaste.
Beschreibung
In der modellbasierten Definition (MBD) können Sie Symbole ohne Hinweislinien direkt auf Flächen platzieren. Die folgenden Platzierungstypen werden für Symbole unterstützt:
• Auf Element (On Entity) – Das Symbol kann direkt auf einer Fläche platziert werden und wird automatisch an der aktiven Anmerkungsebene ausgerichtet. Sie können das Symbol manuell rotieren, um seine Orientierung anzupassen.
• Senkrecht zu Element (Normal to Entity) – Das Symbol wird automatisch lotrecht (senkrecht) zur ausgewählten Fläche platziert.
Vorteile
Verbesserte Flexibilität für die Symbolplatzierung in modellbasierten Definitionen.
Weitere Informationen
Tipps: | Zur Unterstützung der Platzierungsoptionen Auf Element (On Entity) und Senkrecht zu Element (Normal to Entity) für ein Symbol müssen die entsprechenden Platzierungsattribute in der Symboldefinition aktiviert werden. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
